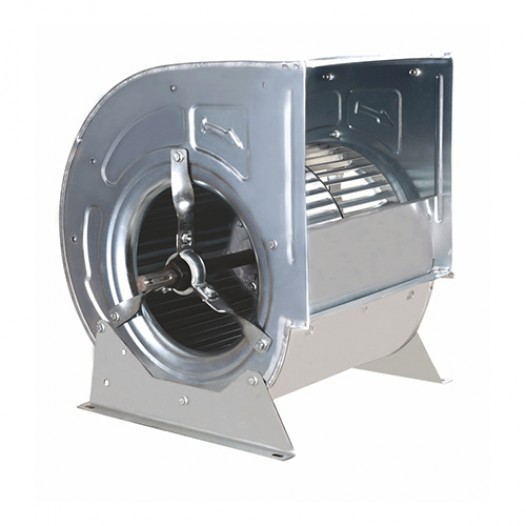

SIK KANATLI, ÇİFT EMİŞLİ, HÜCRE İÇ FANI RADYAL FANLAR
SCAT serisi fanlar, çift emişli öne eğilimli sık kanatlı radyal fanlardır.
Değişik boyutlarda standart olarak üretilmektedir. 3.000 m3/h ile 22.000 m3/h debileri arasında ticari ve endüstriyel HVAC sistemlerinde emme ve basma uygulamaları için kullanılabilirler. Düşük enerji ile maksimum verim sağlarlar.
| SCAT | SANTRİFÜJ FANLAR ( Alçak Basınçlı, ÖNE EĞİMLİ ve SIK KANATLI, Çift Emişli, Hücre İç Fanı ) | ÖLÇÜLER ( mm ) | |||||||||
| Tip / Kod | Max. Çalışma Şartları | Hava Debisi | Basınç Kaybı | ||||||||
| Voltaj | Güç | Devir | ( Maksimum ) | ( Maksimum ) | |||||||
| ( V ) | ( kW ) | ( d/d ) | ( m³/h ) | ( Pa ) | |||||||
| SCAT-07/07 | 380 | 3,00 | 2.400 | 3.000 | 900 | 316 | 325 | 208 | Ø 20 | 232 | 340 |
| SCAT-09/09 | 380 | 3,00 | 2.000 | 5.000 | 900 | 380 | 387 | 262 | Ø 20 | 298 | 394 |
| SCAT-10/10 | 380 | 4,00 | 1.800 | 6.800 | 1.200 | 425 | 443 | 289 | Ø 20 | 331 | 420 |
| SCAT-12/12 | 380 | 5,50 | 1.400 | 9.800 | 1.000 | 491 | 521 | 341 | Ø 25 | 395 | 510 |
| SCAT-15/15 | 380 | 5,50 | 1.150 | 13.000 | 900 | 569 | 609 | 404 | Ø 25 | 471 | 608 |
| SCAT-18/18 | 380 | 7,50 | 1.000 | 20.000 | 1.000 | 684 | 739 | 478 | Ø 25 | 557 | 694 |
| SCAT-15/15-K | 380 | 7,50 | 1.150 | 15.000 | 900 | 569 | 609 | 404 | Ø 30 | 471 | 608 |
| SCAT-18/18-K | 380 | 11,0 | 1.000 | 22.000 | 1.000 | 684 | 739 | 478 | Ø 30 | 557 | 694 |
