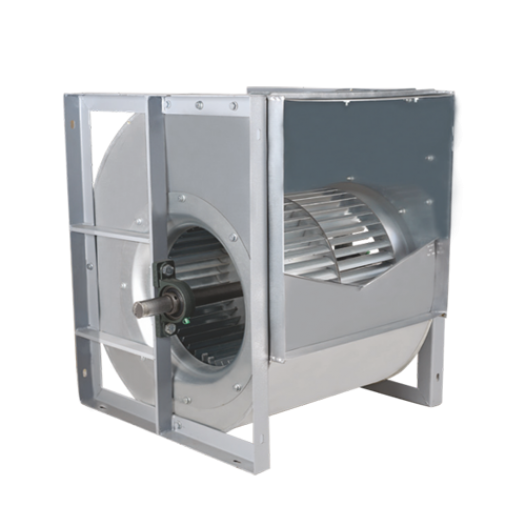

ÖNE EĞİLİMLİ VE SIK KANATLI, ÇİFT EMİŞLİ HÜCRE İÇ FANI RADYAL FANLAR
SCAD serisi fanlar, çift emişli öne eğilimli sık kanatlı radyal fanlardır. Yüksek verimli aşırı yüklemesiz 6.000 m3/h ile 47.000 m3/h debileri arasında ticari ve endüstriyel HVAC sistemlerinde emme ve basma uygulamaları için kullanılabilirler. Düşük enerji ile maksimum verim sağlarlar.
| SCAD | SANTRİFÜJ FANLAR ( Alçak-Orta Basınçlı, ÖNE EĞİMLİ ve SIK KANATLI, Çift Emişli, Hücre İç Fanı ) | ÖLÇÜLER ( mm ) | |||||||||
| Tip / Kod | Max. Çalışma Şartları | Hava Debisi | Basınç Kaybı | ||||||||
| Voltaj | Güç | Devir | ( Maksimum ) | ( Maksimum ) | |||||||
| ( V ) | ( kW ) | ( d/d ) | ( m³/h ) | ( Pa ) | A | B | C | D | E | M | |
| SCAD-280 | 380 | 5,50 | 2.300 | 7.700 | 2.100 | 466 | 518 | 361 | Ø 30 | 361 | 555 |
| SCAD-315 | 380 | 5,50 | 1.900 | 10.000 | 1.950 | 518 | 578 | 404 | Ø 30 | 404 | 600 |
| SCAD-355 | 380 | 7,50 | 1.600 | 12.900 | 1.800 | 578 | 655 | 453 | Ø 35 | 453 | 675 |
| SCAD-400 | 380 | 7,50 | 1.500 | 16.100 | 1.850 | 649 | 736 | 507 | Ø 35 | 507 | 725 |
| SCAD-450 | 380 | 11,0 | 1.300 | 19.950 | 1.700 | 726 | 827 | 569 | Ø 40 | 569 | 815 |
| SCAD-500 | 380 | 11,0 | 1.100 | 26.900 | 450 | 800 | 918 | 638 | Ø 40 | 638 | 885 |
| SCAD-560 | 380 | 15,0 | 1.000 | 30.000 | 1.550 | 891 | 1.030 | 715 | Ø 40 | 715 | 1.000 |
| SCAD-630 | 380 | 15,0 | 850 | 37.500 | 1.400 | 996 | 1.157 | 801 | Ø 40 | 801 | 1.085 |
| SCAD-710 | 380 | 18,5 | 700 | 47.000 | 1.200 | 1.117 | 1.303 | 898 | Ø 50 | 898 | 1.255 |
