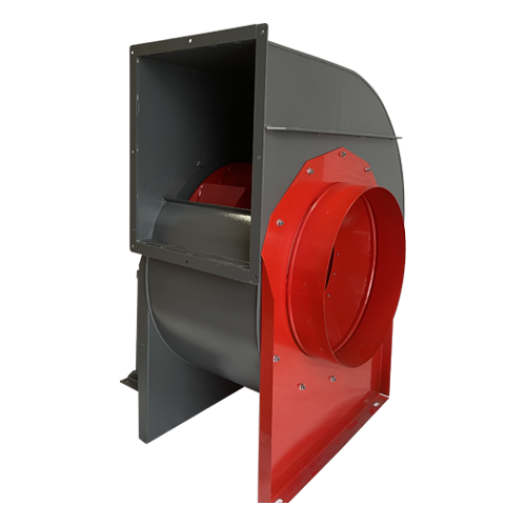

SEYREK KANATLI DİREKT AKUPLE, TEK EMİŞLİ, RADYAL FAN
Seyrek kanatlı direkt akuple, tek emişli radyal fanlar (SBOY), orta ve yüksek basınçlı sistemler için tasarlanmış olup tesis havalandırmalarında ve özellikle toz toplama uygulamalarında yüksek verimle çalışır. Seyrek kanat yapısı sayesinde pervane temizliği son derece kolaydır ve yüksek devirli çalışma karakteri ile güçlü basınç kayıplarını etkin şekilde aşar. Tamamı ST37 sacdan imal edilen, elektrostatik toz boyalı sağlam gövdesi uzun ömürlü ve dayanıklı bir kullanım sunarken, vidalı montaj sistemi atış ağzı yönünün istenilen pozisyona kolayca ayarlanmasına imkân tanır. Yüksek kapasite ve geniş boyut seçenekleri, 3 kW’a kadar monofaze motor alternatifi ve maksimum 120°C çalışma sıcaklığı ile SBAO radyal fanlar; toz, partikül ve hava taşıma uygulamalarında endüstriyel tesisler için güvenilir bir çözümdür.
| Tip / Kod | Elektrik Motoru | Hava Debisi | Basınç Kaybı | ÖLÇÜLER ( mm ) | ||||||||
| Voltaj | Güç | Devir | ( Maksimum ) | ( Maksimum ) | ||||||||
| ( V ) | ( HP ) | ( kW ) | ( d/d ) | ( m³/h ) | ( Pa ) | A | B | C | D | E | F | |
| SBOY-T2-0,37 | 380 | 0,50 | 0,37 | 2.850 | 2.000 | 600 | 500 | 500 | 610 | Ø 200 | 200 | 180 |
| SBOY-T2-0,75 | 380 | 1,00 | 0,75 | 2.850 | 3.000 | 1.000 | 565 | 540 | 730 | Ø 300 | 260 | 200 |
| SBOY-T2-1,10 | 380 | 1,50 | 1,10 | 2.850 | 4.000 | 1.250 | 655 | 590 | 805 | Ø 350 | 270 | 230 |
| SBOY-T2-1,50 | 380 | 2,00 | 1,50 | 2.850 | 4.500 | 1.500 | 690 | 635 | 855 | Ø 350 | 300 | 250 |
| SBOY-T2-2,20 | 380 | 3,00 | 2,20 | 2.850 | 5.500 | 1.700 | 785 | 715 | 990 | Ø 400 | 400 | 300 |
| SBOY-T2-3,00 | 380 | 4,00 | 3,00 | 2.850 | 6.500 | 1.800 | 875 | 765 | 1.030 | Ø 450 | 450 | 350 |
| SBOY-T2-4,00 | 380 | 5,50 | 4,00 | 2.850 | 7.500 | 1.900 | 920 | 835 | 1.080 | Ø 500 | 500 | 400 |
| SBOY-T2-5,50 | 380 | 7,50 | 5,50 | 2.850 | 8.500 | 2.000 | 975 | 925 | 1.210 | Ø 600 | 600 | 450 |
| SBOY-T2-7,50 | 380 | 10,0 | 7,50 | 2.850 | 10.000 | 2.100 | 1.035 | 965 | 1.220 | Ø 600 | 600 | 500 |
| SBOY-T2-11,0 | 380 | 15,0 | 11,0 | 2.850 | 12.000 | 2.200 | 1.080 | 1.070 | 1.380 | Ø 700 | 700 | 550 |
| SBOY-T2-15,0 | 380 | 20,0 | 15,0 | 2.850 | 14.000 | 2.250 | 1.200 | 1.120 | 1.485 | Ø 750 | 800 | 600 |
| SBOY-T2-18,5 | 380 | 25,0 | 18,5 | 2.850 | 16.000 | 2.250 | 1.260 | 1.255 | 1.535 | Ø 800 | 800 | 600 |
