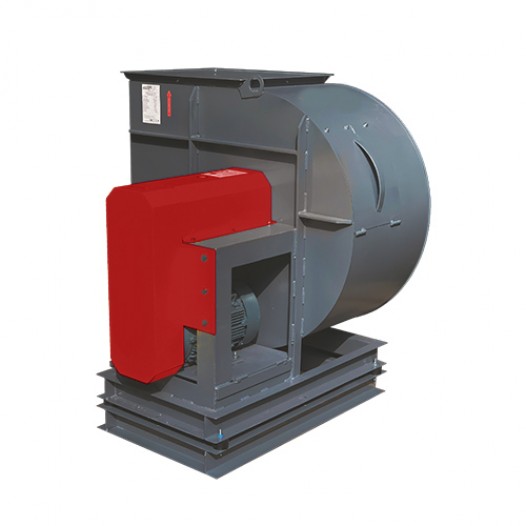

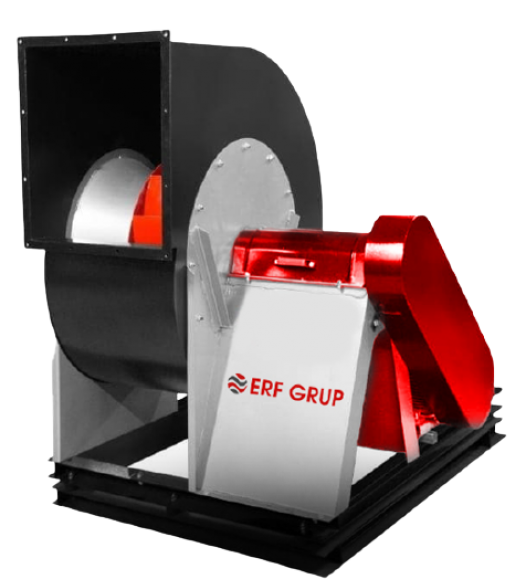

GERİYE EĞİLİMLİ, SEYREK KANATLI, KAYIŞ KASNAKLI, TEK EMİŞLİ, RADYAL FANLAR
SBKK alçak ve orta basınç sistemleri için tasarlanmış bu fanlar her türlü tesis havalandırılmasında kullanılabilirler. Kanal yapısı seyrek oluşu sayesinde pervane temizliği kolaydır. Kayış kasnak mekanizmalı tahriki sayesinde farklı devirlerde çalıştırabilme ve farklı debi ve basınç değerlerini karşılayabilme özelliğine sahiptir.
| Tip / Kod | Elektrik Motoru | Hava Debisi | Basınç Kaybı | |||
| Voltaj | Güç | Devir | ( Maksimum ) | ( Maksimum ) | ||
| ( V ) | ( HP ) | ( kW ) | ( d/d ) | ( m³/h ) | ( Pa ) | |
| SBKK-T4-0,37 | 380 | 0,50 | 0,37 | 1.380 | 3.000 | 400 |
| SBKK-T4-0,75 | 380 | 1,00 | 0,75 | 1.410 | 4.800 | 500 |
| SBKK-T4-1,10 | 380 | 1,50 | 1,10 | 1.430 | 6.000 | 600 |
| SBKK-T4-1,50 | 380 | 2,00 | 1,50 | 1.430 | 8.000 | 650 |
| SBKK-T4-2,20 | 380 | 3,00 | 2,20 | 1.435 | 9.000 | 700 |
| SBKK-T4-3,00 | 380 | 4,00 | 3,00 | 1.435 | 12.000 | 1.000 |
| SBKK-T4-4,00 | 380 | 5,50 | 4,00 | 1.455 | 15.000 | 1.100 |
| SBKK-T4-5,50 | 380 | 7,50 | 5,50 | 1.465 | 18.000 | 1.200 |
| SBKK-T4-7,50 | 380 | 10,0 | 7,50 | 1.465 | 21.000 | 1.500 |
| SBKK-T4-11,0 | 380 | 15,0 | 11,0 | 1.470 | 24.500 | 1.600 |
| SBKK-T4-15,0 | 380 | 20,0 | 15,0 | 1.470 | 27.000 | 1.800 |
| SBKK-T4-18,5 | 380 | 25,0 | 18,5 | 1.475 | 32.000 | 2.000 |
| SBKK-T4-22,0 | 380 | 30,0 | 22,0 | 1.475 | 37.500 | 2.000 |
| Tip / Kod | ÖLÇÜLER (mm) | |||||
| A | B | C | D | E | F | |
| SBKK-T4-0,37 | 500 | 600 | 610 | Ø 200 | 200 | 180 |
| SBKK-T4-0,75 | 565 | 640 | 730 | Ø 300 | 260 | 200 |
| SBKK-T4-1,10 | 655 | 690 | 805 | Ø 350 | 270 | 230 |
| SBKK-T4-1,50 | 690 | 735 | 855 | Ø 350 | 300 | 250 |
| SBKK-T4-2,20 | 785 | 815 | 990 | Ø 400 | 400 | 300 |
| SBKK-T4-3,00 | 875 | 865 | 1.030 | Ø 450 | 450 | 350 |
| SBKK-T4-4,00 | 920 | 935 | 1.080 | Ø 500 | 500 | 400 |
| SBKK-T4-5,50 | 975 | 1.025 | 1.210 | Ø 600 | 600 | 450 |
| SBKK-T4-7,50 | 1.035 | 1.065 | 1.220 | Ø 600 | 600 | 500 |
| SBKK-T4-11,0 | 1.080 | 1.170 | 1.380 | Ø 700 | 700 | 550 |
| SBKK-T4-15,0 | 1.200 | 1.220 | 1.485 | Ø 750 | 800 | 600 |
| SBKK-T4-18,5 | 1.260 | 1.355 | 1.535 | Ø 800 | 800 | 600 |
| SBKK-T4-22,0 | 1.350 | 1.475 | 1.650 | Ø 850 | 850 | 600 |
