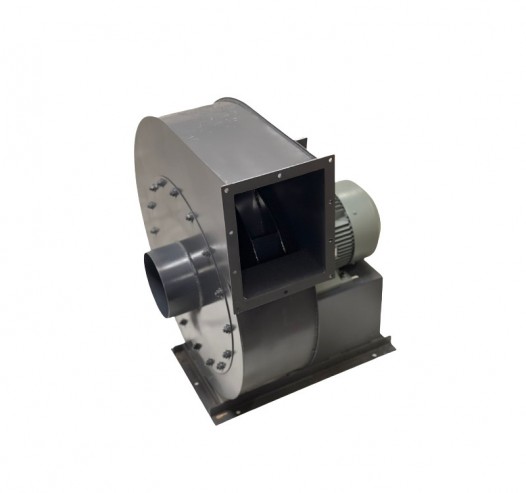

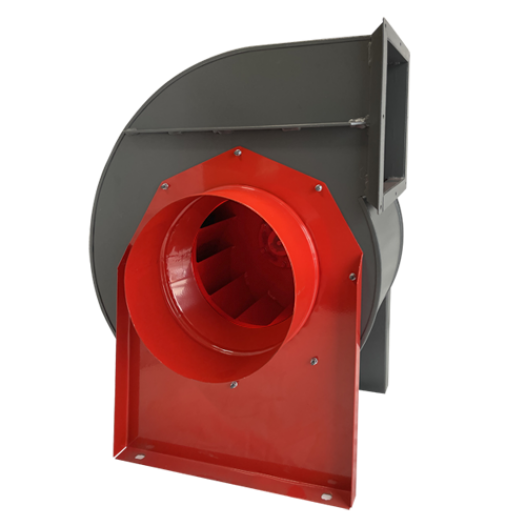

GERİYE EĞİLİMLİ VE SEYREK KANATLI DİREKT AKUPLE, TEK EMİŞLİ, RADYAL FANLAR
SBAO orta ve yüksek basınç sistemleri için tasarlanmış bu fanlar her türlü tesis havalandırılmasında kullanılabilirler. Özellikle toz toplama sistemleri için uygundur. Kanat yapısı seyrek oluşu sayesinde pervane temizliği kolaydır. Yüksek devir sayısı sayesinde güçlü basınç kayıplarını yenerler.
| Tip / Kod | Elektrik Motoru | Hava Debisi | Basınç Kaybı | ÖLÇÜLER ( mm ) | ||||||||
| Voltaj | Güç | Devir | ( Maksimum ) | ( Maksimum ) | ||||||||
| ( V ) | ( HP ) | ( kW ) | ( d/d ) | ( m³/h ) | ( Pa ) | A | B | C | D | E | F | |
| SBAO-T4-0,37 | 380 | 0,50 | 0,37 | 2.850 | 2.000 | 600 |
|
|
| Ø 150 | 200 | 150 |
| SBAO-T4-0,75 | 380 | 1,00 | 0,75 | 2.860 | 3.000 | 1.000 | 555 | 500 | 660 | Ø 200 | 200 | 200 |
| SBAO-T4-1,10 | 380 | 1,50 | 1,10 | 2.900 | 4.000 | 1.250 | 555 | 560 | 660 | Ø 200 | 250 | 200 |
| SBAO-T4-1,50 | 380 | 2,00 | 1,50 | 2.900 | 4.500 | 1.500 | 595 | 585 | 675 | Ø 250 | 250 | 200 |
| SBAO-T4-2,20 | 380 | 3,00 | 2,20 | 2.900 | 5.500 | 1.700 | 630 | 615 | 730 | Ø 250 | 250 | 200 |
| SBAO-T4-3,00 | 380 | 4,00 | 3,00 | 2.900 | 6.500 | 1.800 | 665 | 665 | 790 | Ø 250 | 300 | 250 |
| SBAO-T4-4,00 | 380 | 5,50 | 4,00 | 2.910 | 7.500 | 1.900 | 695 | 685 | 835 | Ø 300 | 300 | 250 |
| SBAO-T4-5,50 | 380 | 7,50 | 5,50 | 2.930 | 8.500 | 2.000 | 745 | 825 | 820 | Ø 300 | 300 | 300 |
| SBAO-T4-7,50 | 380 | 10,0 | 7,50 | 2.910 | 10.000 | 2.100 | 810 | 865 | 900 | Ø 350 | 350 | 300 |
| SBAO-T4-11,0 | 380 | 15,0 | 11,0 | 2.945 | 12.000 | 2.200 | 795 | 820 | 960 | Ø 350 | 350 | 300 |
| SBAO-T4-15,0 | 380 | 20,0 | 15,0 | 2.945 | 14.000 | 2.250 | 870 | 840 | 1.040 | Ø 400 | 400 | 320 |
| SBAO-T4-18,5 | 380 | 25,0 | 18,5 | 2.950 | 16.000 | 2.250 | 915 | 975 | 1.090 | Ø 400 | 400 | 320 |
