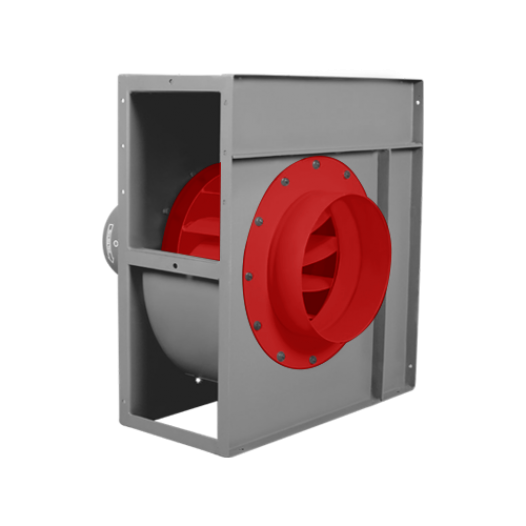

ÖNE EĞİLİMLİ SEYREK KANATLI, DİREKT AKUPLE, TEK EMİŞLİ, KARE KASALI RADYAL FANLAR
SBAK alçak basınç sistemleri için tasarlanmış bu fanlar her türlü tesis havalandırmasında kullanılabilir. Kare kasa sistemi sayesinde kasa istenen atış pozisyonuna rahatlıkla çevrilebilir. En ekonomik havalandırma çözümlerinden biridir.

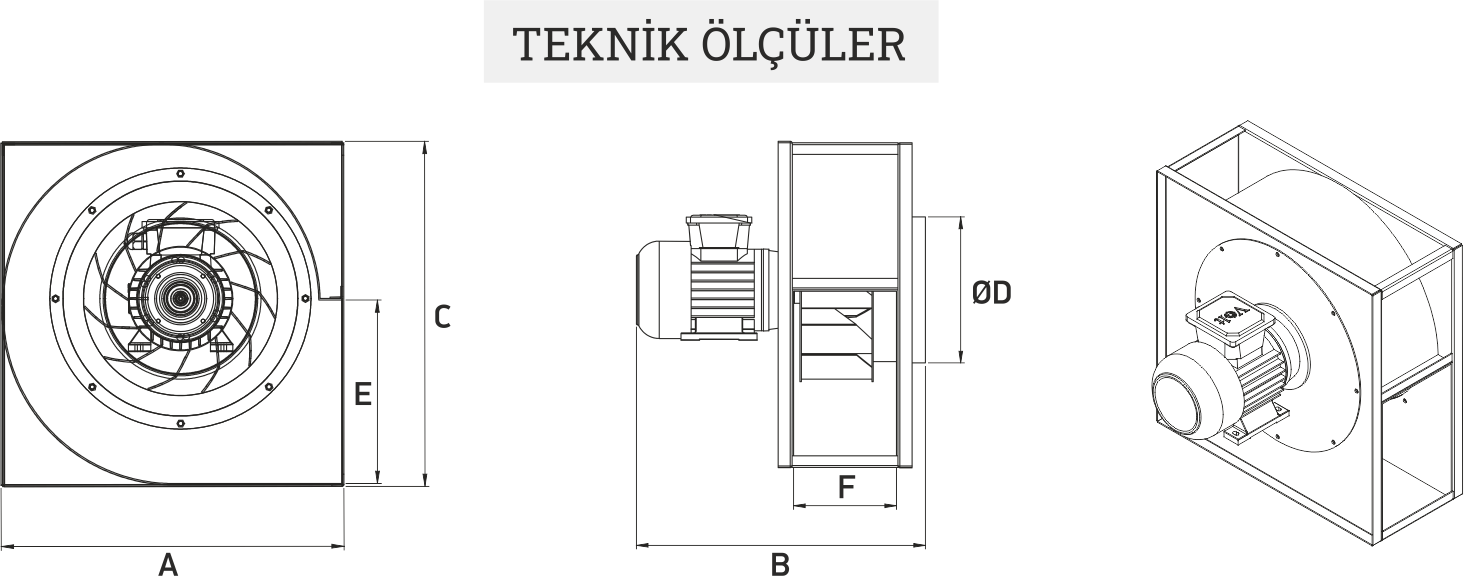

| SBAK | SANTRİFÜJ FANLAR ( Kare Kasalı, ÖNE EĞİMLİ ve SEYREK KANATLI, DİREKT AKUPLE Motorlu, Tek Emişli ) | ÖLÇÜLER ( mm ) | ||||||||||
| Tip / Kod | Elektrik Motoru | Hava Debisi | Basınç Kaybı | |||||||||
| Voltaj | Güç | Devir | ( Maksimum ) | ( Maksimum ) | ||||||||
| ( V ) | ( HP ) | ( kW ) | ( d/d ) | ( m³/h ) | ( Pa ) | A | B | C | D | E | F | |
| SBAK-T4-0,37 | 380 | 0,50 | 0,37 | 1.380 | 2.000 | 400 | 470 | 519 | 460 | Ø 200 | 250 | 150 |
| SBAK-T4-0,75 | 380 | 1,00 | 0,75 | 1.410 | 3.000 | 500 | 520 | 574 | 545 | Ø 200 | 255 | 185 |
| SBAK-T4-1,10 | 380 | 1,50 | 1,10 | 1.430 | 4.000 | 600 | 566 | 594 | 580 | Ø 246 | 270 | 205 |
| SBAK-T4-1,50 | 380 | 2,00 | 1,50 | 1.430 | 5.000 | 700 | 619 | 634 | 620 | Ø 260 | 290 | 225 |
| SBAK-T4-2,20 | 380 | 3,00 | 2,20 | 1.435 | 6.500 | 800 | 660 | 674 | 670 | Ø 300 | 315 | 240 |
| SBAK-T4-3,00 | 380 | 4,00 | 3,00 | 1.435 | 7.500 | 900 | 681 | 716 | 731 | Ø 350 | 370 | 250 |
| SBAK-T4-4,00 | 380 | 5,50 | 4,00 | 1.455 | 8.500 | 1.000 | 755 | 756 | 767 | Ø 390 | 400 | 270 |
| SBAK-T4-5,50 | 380 | 7,50 | 5,50 | 1.465 | 10.500 | 1.100 | 794 | 855 | 825 | Ø 450 | 460 | 330 |
| SBAK-T4-7,50 | 380 | 10,0 | 7,50 | 1.465 | 12.500 | 1.200 | 876 | 905 | 932 | Ø 450 | 545 | 380 |
