Rezistans Makine Fanları

ÖZEL ALÜMİNYUM DÖKÜM GÖVDELİ FAN

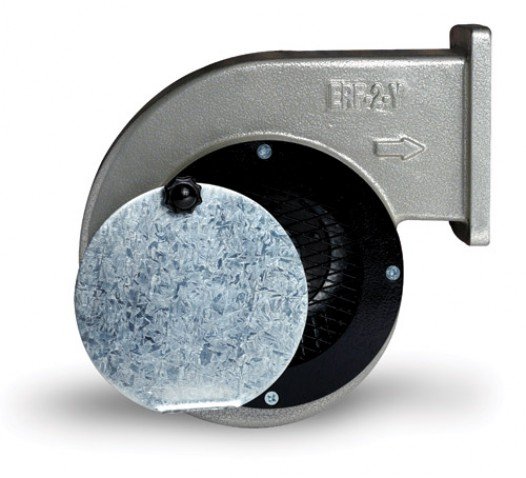

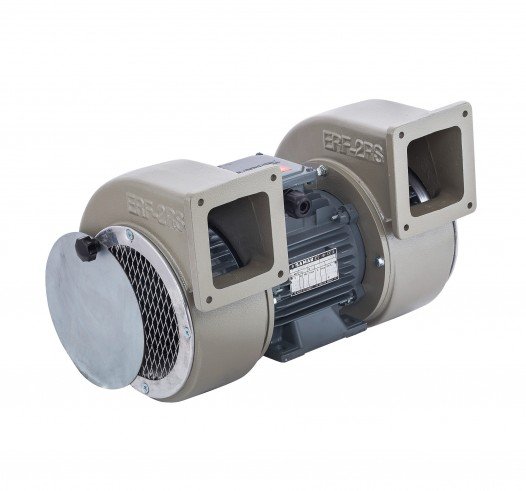

Alüminyum döküm gövdeli çiftli fanlar, tek motor ile iki fanın senkronize şekilde çalıştığı yapısı sayesinde yüksek hava debisi, enerji tasarrufu ve dengeli performans sunan endüstriyel havalandırma çözümleridir. Ortada konumlandırılmış motorun her iki yanında yer alan fanlar, hava akışını daha verimli hale getirirken titreşimi ve gürültüyü minimize eder. Korozyona ve yüksek sıcaklığa dayanıklı alüminyum döküm gövdesi sayesinde zorlu çalışma koşullarında uzun ömürlü kullanım sağlar. Çiftli alüminyum gövdeli fanlar; sanayi tesisleri, üretim hatları, büyük hacimli alanlar, seralar ve yoğun havalandırma gerektiren uygulamalarda güvenle tercih edilmektedir.

Kapasite Boyutları Tablosu:

ÜRÜN KODU	KW	HP	V	D/D	DEBİ	MM/SS	KG
ERF MİNİ 100-40	0.18	1/4	380/220	2900	320/300	20	7
ERF 2 TY 160-70	0.37	1/2	380/220	2900	1300/1250	30	9
ERF 2 YB 160-90	0.37	1/2	380/220	2900	1900/1800	40	11
ERF 2 RS 160-70	0.25	1/3	380/220	2900	1600/1500	30	8
ERF 3 RS 18*-70	0.55	3/4	380/220	2900	2000/1900	40	10

ÜRÜN KODU

D/D

DEBİ

MM/SS

ERF MİNİ 100-40

0.18

1/4

380/220

2900

320/300

ERF 2 TY 160-70

0.37

1/2

380/220

2900

1300/1250

ERF 2 YB 160-90

0.37

1/2

380/220

2900

1900/1800

ERF 2 RS 160-70

0.25

1/3

380/220

2900

1600/1500

ERF 3 RS 18*-70

0.55

3/4

380/220

2900

2000/1900

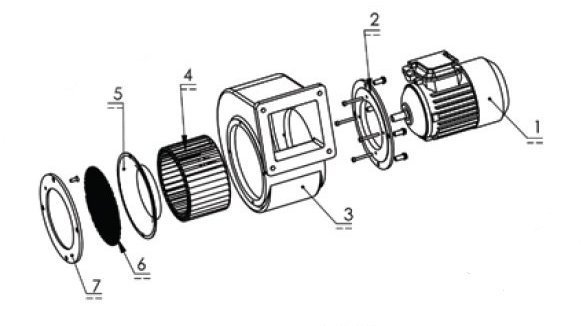

Motor

Motor Flanşı

Salyangoz Gövde

Radyal Fan

Aluminyum emiş saçı

Emiş Teli

Emiş Flanşı

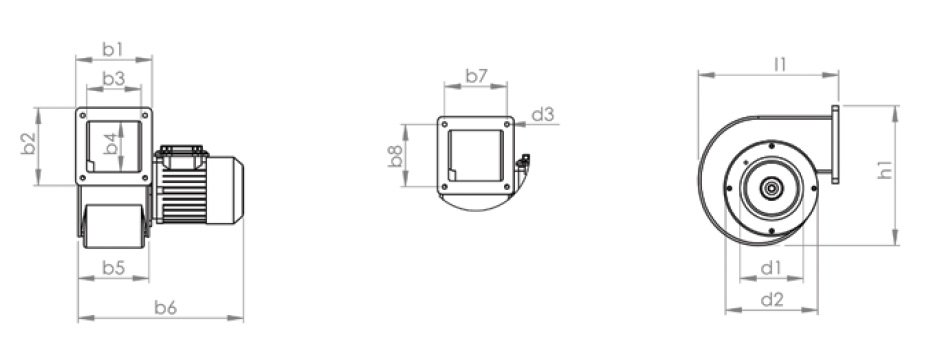

TİP	b1	b2	b3	b4	b5	b6	b7	b8	I1	h1	d1	d2	d3
ERF Mini	107	107	70	70	87	270	88	88	108	175	100	123	7.5
ERF 2 TY	140	133	93	90	117	320	115	105	235	265	145	171	7.5
ERF 2 YB	145	154	103	108	141	345	122	128	290	290	150	196	9
ERF 2 RS	120	130	82	90	115	300	95	107	255	275	150	196	7.5
ERF 3 RS	124	143	89	101	125	320	106	118	275	290	175	217	7.5

TİP

ERF Mini

107

270

108

175

100

123

7.5

ERF 2 TY

140

133

117

320

115

105

235

265

145

171

7.5

ERF 2 YB

145

154

103

108

141

345

122

128

290

150

196

ERF 2 RS

120

130

115

300

107

255

275

150

196

7.5

ERF 3 RS

124

143

101

125

320

106

118

275

290

175

217

7.5
