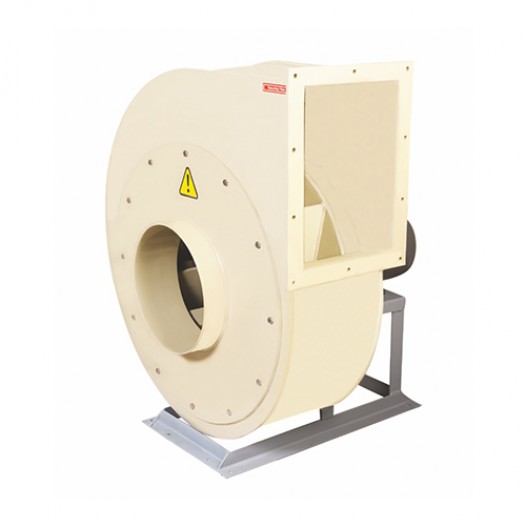

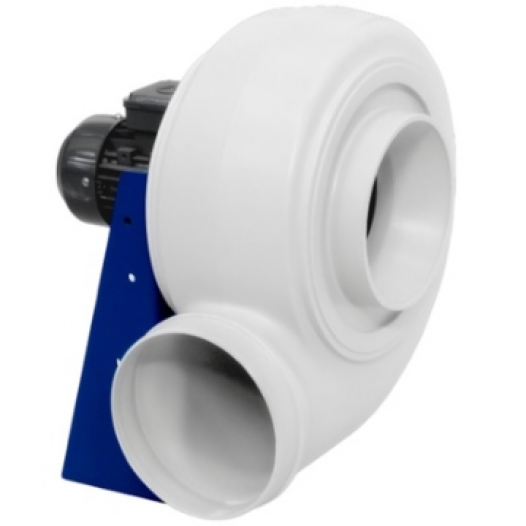

PLASTİK GÖVDE VE KANATLI, DİREKKT AKUPLE, TEK EMİŞLİ, RADYAL FANLAR
PATEX alçak ve orta basınç sistemleri için tasarlanmış bu fanlar özellikle asitli ve metale korozif etkisi olan içerikli hava sistemlerinde kullanırlar. Yüksek sıcaklıklarda kullanım için çok uygun değillerdir. Ex-proof özellikli olarak kullanılabilirler.
| PATEX | SANTRİFÜJ FANLAR ( PLASTİK Gövde ve Kanatlı, Direkt Akuple, Tek Emişli ) | |||||
| Tip / Kod | Elektrik Motoru | Hava Debisi | Basınç Kaybı | |||
| Voltaj | Güç | Devir | ( Maksimum ) | ( Maksimum ) | ||
| ( V ) | ( HP ) | ( kW ) | ( d/d ) | ( m³/h ) | ( Pa ) | |
| PATEX-0,37 | 380 | 0,50 | 0,37 | 1.380 | 1.500 | 400 |
| PATEX-0,75 | 380 | 1,00 | 0,75 | 1.410 | 2.500 | 500 |
| PATEX-1,10 | 380 | 1,50 | 1,10 | 1.430 | 3.500 | 600 |
| PATEX-1,50 | 380 | 2,00 | 1,50 | 1.430 | 4.500 | 700 |
| PATEX-2,20 | 380 | 3,00 | 2,20 | 1.435 | 6.000 | 800 |
| PATEX-3,00 | 380 | 4,00 | 3,00 | 1.435 | 6.500 | 900 |
| PATEX-4,00 | 380 | 5,50 | 4,00 | 1.455 | 7.500 | 1.000 |
| PATEX-5,50 | 380 | 7,50 | 5,50 | 1.465 | 9.000 | 1.000 |
| PATEX-7,50 | 380 | 10,0 | 7,50 | 1.465 | 12.000 | 1.000 |
| PATEX-11,0 | 380 | 15,0 | 11,0 | 1.470 | 15.000 | 1.000 |
| PATEX-15,0 | 380 | 20,0 | 15,0 | 1.470 | 20.000 | 1.000 |
