Kanal tipi fan, hava kanalının içine veya kanal hattına entegre edilerek havanın belirlenen yönde hareket etmesini sağlayan sistemlerde kullanılır. ERF Group olarak farklı kanal kesitlerine, debi ihtiyaçlarına ve sistem basınçlarına göre değerlendirilebilen kanal fanı çözümleri sunuyoruz.
Kanal tipi fanların temel işlevi, kanal hattındaki hava hareketini fanın çalışma kapasitesiyle desteklemektir. Bu nedenle fan seçimi yapılırken yalnızca motor gücüne bakmak yeterli değildir. Sistemde taşınması gereken hava miktarı, kanalın uzunluğu, bağlantı elemanları ve diğer ekipmanların oluşturduğu direnç birlikte değerlendirilmelidir.
Bir kanal sisteminde fanın oluşturduğu basınç, hava akışının sistem boyunca devam edebilmesi açısından önemlidir. Kanal kesiti, hat uzunluğu, dirsekler, damperler, filtreler ve diğer bağlantı elemanları hava hareketine karşı direnç oluşturabilir. Bu direnç arttıkça fanın ihtiyaç duyduğu çalışma basıncı da değişir.
Dolayısıyla kanal fanları, yalnızca belirli bir hava debisini sağlayıp sağlamadığına göre değerlendirilmemelidir. Fanın sistemin gerçek çalışma noktasında gerekli debiyi ve basıncı karşılayabilmesi gerekir.
|
Kanal sistemindeki unsur |
Fan seçimine etkisi |
Projede kontrol edilecek nokta |
|---|---|---|
|
Dirsekler |
Hava akış direncini artırabilir |
Dirsek sayısı ve geometrisi |
|
Damperler |
İlave basınç kaybı oluşturabilir |
Açıklık ve çalışma konumu |
|
Filtreler |
Kirlenmeye bağlı direnç değişimi yaratabilir |
Filtre tipi ve bakım aralığı |
|
Menfezler |
Hava çıkışında direnç oluşturabilir |
Adet ve ölçü |
|
Kanal uzunluğu |
Toplam sürtünme kaybını etkiler |
Hat uzunluğu |
|
Kanal kesiti |
Hava hızını ve sistem direncini etkiler |
Genişlik, yükseklik veya çap |
Öncelikle fan gövdesinin kanal kesitiyle fiziksel ve teknik olarak uyumlu olması gerekir. Kanalın yuvarlak, kare veya dikdörtgen olması; kullanılacak fanın bağlantı biçimini ve ürün ölçülerini doğrudan etkileyebilir.
Dairesel kesitli hava kanallarına bağlanması gereken uygulamalarda yuvarlak kanal tipi fan tercih edilir. Fanın bağlantı çapı kanal çapıyla uyumlu olmadığında montaj sırasında adaptasyon ihtiyacı doğabilir ve hava geçişinde istenmeyen kayıplar oluşabilir.
ERF Group'un DTYF modeli, dairesel kesitli kanal uygulamaları için geliştirilmiş dıştan rotorlu motorlu bir seçenektir. Ürün bilgilerinde fanın her iki ağızda kanal çapına uygun olduğu ve farklı montaj pozisyonlarında çalışabildiği belirtilmektedir.
Kanal çapı belirlenirken yalnızca fiziksel bağlantı ölçüsü dikkate alınmamalıdır. Aynı zamanda taşınacak hava miktarı ve kanaldaki hava hızı da değerlendirilmelidir. Çapın sistem ihtiyacına göre belirlenmesi, fanın çalışma noktasının doğru oluşturulmasına yardımcı olur.
Kare kanal tipi fan ve dikdörtgen kesitli kanal fanları, kare veya dikdörtgen geometrili hava kanallarına entegre edilen sistemlerde kullanılır. Bu tip uygulamalarda fanın dış ölçüleri, kanal kesiti ve montaj alanı birlikte kontrol edilmelidir.
DTDR ve DTDF modelleri dikdörtgen kesitli kanal uygulamalarına yönelik ürünlerdir. DTDR modeli harici motorlu yapıya sahipken, DTDF geriye eğimli seyrek kanatlı dikdörtgen kanal fanı olarak sunulur. Her iki modelde de kanal arasına montaj yapılabilmesi, alanın sınırlı olduğu uygulamalarda ürün yerleşiminin planlanmasına yardımcı olur.
Bu arada dikdörtgen kanal tipi fan seçiminde kanalın yalnızca genişliği ve yüksekliği değil, hattın toplam hava ihtiyacı da dikkate alınmalıdır. Geniş kesitli bir kanalın bulunması tek başına yüksek fan kapasitesi anlamına gelmez; gerekli debi proje hesabından belirlenmelidir.
Kanal hattında fan yerleşimi, hava akışının yönü, servis erişimi ve bağlantı geometrisi dikkate alınarak planlanmalıdır. Fanın bakım sırasında erişilebilir olması, özellikle sürekli çalışan sistemlerde önem taşır.
Kanal hattında fanın öncesinde ve sonrasında bulunan ekipmanlar da çalışma koşulunu etkileyebilir. Fanın hemen yanında bulunan dirsek, damper veya daralma gibi unsurlar hava akışının karakterini değiştirebilir. Bu nedenle yerleşim, yalnızca fiziksel sığma kriterine göre yapılmamalıdır.
Kanal tipi fanlarda hava akışını debi, basınç, kanal geometrisi, hat uzunluğu, bağlantı elemanları ve fanın kendi aerodinamik yapısı birlikte etkiler. Fanın motor gücü bu unsurlardan yalnızca biridir.
Hava debisi, sistemin birim zamanda taşıması gereken hava miktarını ifade eder. Ancak hedef debinin sağlanabilmesi için fanın bu değeri gerekli sistem basıncında üretebilmesi gerekir. Örneğin kanal hattında filtre, çok sayıda dirsek veya uzun bir güzergah bulunuyorsa fanın karşılaması gereken direnç artabilir.
Basınç kaybı, fanın çalışma noktasını doğrudan etkileyen konulardan biridir. Kanal hattındaki sürtünme ve bağlantı elemanlarının oluşturduğu kayıplar arttığında fanın aynı debiyi sürdürebilmesi için daha yüksek basınç kapasitesine ihtiyaç duyulabilir.
|
Tasarım değişkeni |
Değiştiğinde ortaya çıkabilecek sonuç |
Kontrol yöntemi |
|---|---|---|
|
Kanal çapı |
Hava hızı ve sürtünme koşulları değişebilir |
Kanal hesabı |
|
Hat uzunluğu |
Toplam sürtünme kaybı değişebilir |
Güzergah hesabı |
|
Dirsek sayısı |
Yerel kayıplar artabilir |
Bağlantı hesabı |
|
Filtre durumu |
Basınç kaybı zamanla değişebilir |
Periyodik kontrol |
|
Fan devri |
Debi ve basınç çalışma noktası değişebilir |
Fan kontrolü |
|
Hava karakteri |
Malzeme ve motor seçimi etkilenebilir |
Ortam analizi |
Bu fanlarda bağlantı ve montaj özellikleri modelin gövde yapısına ve kanal geometrisine göre belirlenmelidir. DTYF, dairesel kesitli kanal uygulamalarına yöneliktir. Her iki ağızda kanal çapına uygunluk ve her türlü montaj pozisyonunda çalışma özelliği mevcuttur.
Dikdörtgen kesitli DTDR ve DTDF modellerinde ise kanal arasına montaj yapılabilen yapı öne çıkar. Kanal tipi fanlarda gövde malzemesi olarak galvaniz sac, pervane tarafında ise alüminyum veya galvaniz sac kullanılır. Montajda bu materyallere uygun yöntemler tercih edilmelidir.
Montaj sırasında kanal ölçülerinin yanında fanın bakım için ihtiyaç duyduğu erişim alanı da bırakılmalıdır. Özellikle filtre veya hareketli parçaların bulunduğu sistemlerde servis alanının önceden planlanması, işletme sürecini kolaylaştırır.
ERF Group olarak farklı kanal uygulamalarına yönelik fan seçeneklerini, sistemin hava debisi, basınç ihtiyacı, kanal geometrisi ve montaj koşulları üzerinden değerlendiriyoruz. Bu yaklaşımda tek bir modeli bütün projelere uygulamak yerine, kanal hattının gerektirdiği çalışma koşullarını esas alıyoruz.

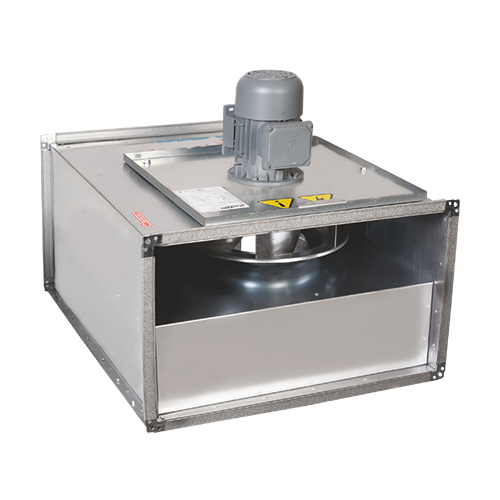

DTDR, orta ve yüksek hacimli havalandırma ihtiyaçları için dikdörtgen kesitli kanal sistemlerinde kullanılan harici motorlu bir fan modelidir. Bu endüstriyel kanal tipi fan modelinde geriye eğimli seyrek kanatlı yapısı ve aerodinamik tasarımı ürünün çalışma karakterinin temel parçalarıdır.
DTDF, dikdörtgen kesitli kanal sistemlerinde orta ve yüksek hacimli havalandırma ihtiyaçlarına yönelik geriye eğimli seyrek kanatlı bir fan modelidir. Aerodinamik yapısı ürünün hava akışı ve çalışma karakterinde belirleyici olur.
DTYF, dairesel kesitli kanal sistemlerinde kullanılan dıştan rotorlu motorlu bir fan modelidir. Geriye eğimli ve seyrek kanatlı yapıya sahip olan ürün, düşük ses seviyesi ve güçlü hava akışı gerektiren uygulamalarda değerlendirilir.
|
Model |
Kanal kesiti |
Öne çıkan yapısal özellik |
Seçimde incelenecek konu |
|---|---|---|---|
|
DTDR |
Dikdörtgen |
Harici motor, bakım kapağı |
Hacim, sıcaklık ve servis erişimi |
|
DTDF |
Dikdörtgen |
Geriye eğimli seyrek kanat |
Kanal ölçüsü ve çalışma noktası |
|
DTYF |
Dairesel |
Dıştan rotorlu motor |
Kanal çapı ve debi-basınç ilişkisi |
Ürünün çapı veya motor gücü tek başına dikkate alınarak kanal tipi fan fiyatları belirlenmez. Fanın kapasitesi, basınç ihtiyacı, gövde yapısı, motor tipi, kanal kesiti ve projeye özel üretim gereksinimleri fiyatlandırmayı etkileyebilir.
Dairesel kanal uygulamasındaki bir ürün ile büyük kesitli dikdörtgen kanal için tasarlanan fanın teknik yapısı aynı olmayacağı için fiyatlandırma da aynı kriterlerle yapılamaz. Filtre, özel malzeme, farklı motor seçeneği veya projeye özgü ölçüler gibi ihtiyaçlar teklif kapsamını değiştirebilir.
Bu nedenle kanal tipi fan fiyatları araştırılırken yalnızca ürün fiyatını karşılaştırmak yerine, fanın gerekli debi ve basınç değerlerini hangi çalışma koşulunda sağlayabildiği de incelenmelidir. Güvenilir bir kanal tipi fan üreticisi tercih edilmelidir.
ERF Group olarak farklı kanal kesitlerine yönelik DTDR, DTDF ve DTYF gibi ürün seçenekleri sunuyoruz. Fan ihtiyacında kanal uzunluğu, sistem basıncı, çalışma sıcaklığı ve hava karakteri gibi parametreleri birlikte ele alıyoruz. Daha küçük veya farklı uygulamalarda ise ürünün kanal ölçüsü, bağlantı biçimi ve gerekli hava debisi üzerinden değerlendirme yapılabilir.
Siz de sanayi tipi kanal fanı seçiminde projenizin kanal çapını veya kesit ölçüsünü, gerekli hava debisini ve mümkünse sistem basıncını paylaşarak uygun ürün grubunun belirlenmesi için teknik değerlendirme talep edebilirsiniz.
Kanal tipi fan hangi kanal sistemlerine bağlanabilir?
Modeline göre yuvarlak, kare veya dikdörtgen kesitli kanal sistemlerine bağlanabilir.
Kanal tipi fan seçerken kanal çapı neden önemlidir?
Fan bağlantısının kanalla uyumlu olması ve hava akışının doğru şekilde sürdürülmesi için önemlidir.
Kanal uzunluğu fan performansını etkiler mi?
Evet. Kanal uzadıkça sürtünme kaynaklı toplam basınç kaybı artabilir.
Kanal tipi fanlarda basınç kaybı nasıl oluşur?
Kanal sürtünmesi, dirsekler, damperler, filtreler ve diğer bağlantı elemanları basınç kaybı oluşturabilir.
Kanal tipi fan egzoz sistemlerinde kullanılabilir mi?
Evet, uygun debi, basınç ve ortam koşulları sağlandığında egzoz sistemlerinde kullanılabilir.
Yuvarlak kanal için fan seçerken hangi ölçüler kontrol edilmelidir?
Kanal çapı, bağlantı ölçüleri ve fanın dış ölçüleri kontrol edilmelidir.
Kanal tipi fanların bakımında hangi noktalar kontrol edilir?
Pervane, motor, bağlantılar, temizlik durumu ve fanın çalışma koşulları kontrol edilir.
Kanal tipi fan fiyatları hangi özelliklere göre değişir?
Kapasite, basınç, motor, ölçü, malzeme ve özel üretim ihtiyaçları fiyatı etkileyebilir.
