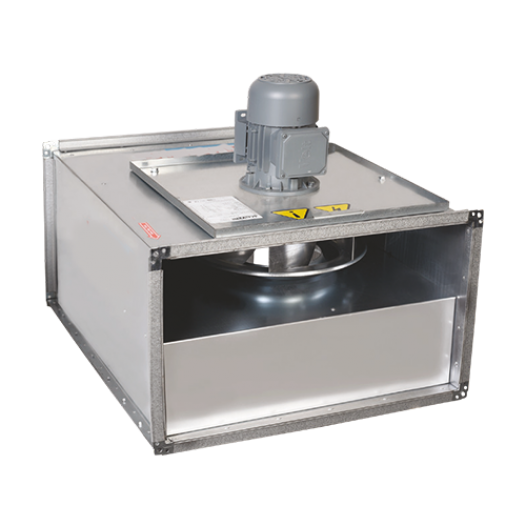

GERİYE EĞİLİMLİ SEYREK KANATLI HARİCİ MOTORLU DİKDÖRTGEN KESİTLİ KANAL FANI
DTDR aerodinamik yapısı sayesinde sessiz çalışan kanal fanlarıdır, monte edildikleri yerden sökülmeden, kapağı açılarak kolayca temizlik ve bakım yapılabilme özelliğine sahiptir. Kanal arasına monte edilebildiği için yer kaplamaz, uygulama alanını sınırlı olduğu kanal sistemlerinde orta ve yüksek hacimde havalandırma ihtiyaçlarının karşılanması için tasarlanmıştır, motorun hava akımı dışında olması, yüksek ısıya dayanıklılığına olanak sağlar.

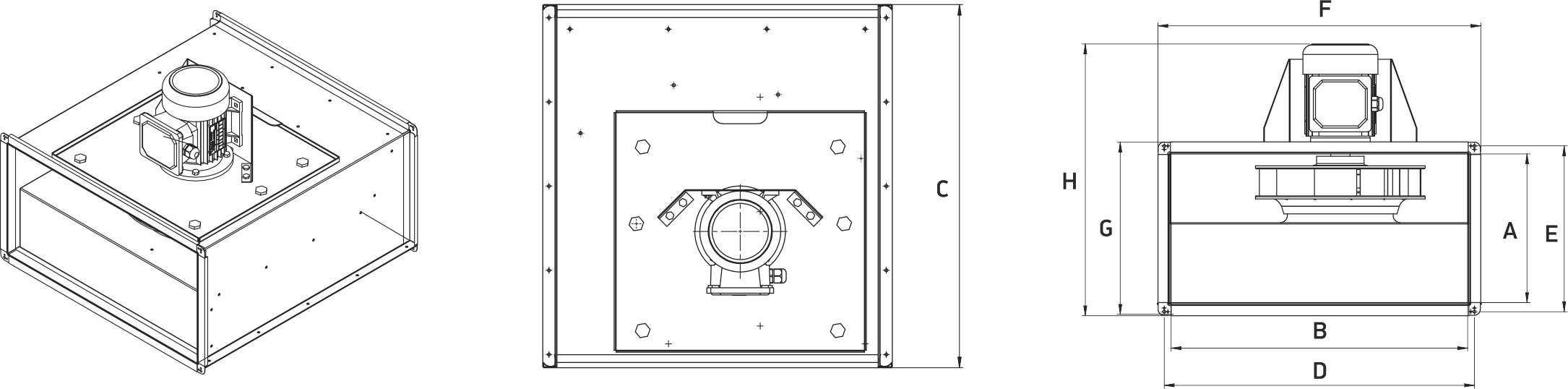

| Tip / Kod | Elektrik Motoru | Hava Debisi | KAPASİTE TABLOSU ( m³/h ) | ÖLÇÜLER ( mm ) | |||||||||||||
| Voltaj | Güç | Devir | ( Maksimum ) | ||||||||||||||
| ( V ) | ( kW ) | ( d/d ) | ( m³/h ) | 0 Pa | 100 Pa | 200 Pa | 300 Pa | 400 Pa | 500 Pa | 600 Pa | A | B | C | F | G | H | |
| DTDR-T4-0,25 | 380 | 0,25 | 1.440 | 3.000 | 3.000 | 2.400 | 1.800 | 1.200 | 400 |
|
| 350 | 600 | 760 | 650 | 400 | 550 |
| DTDR-T4-0,37 | 380 | 0,37 | 1.420 | 3.500 | 3.500 | 2.800 | 2.250 | 1.550 | 875 | 20 |
| 350 | 600 | 760 | 650 | 400 | 550 |
| DTDR-T4-0,55 | 380 | 0,55 | 1.470 | 4.700 | 4.700 | 3.800 | 3.200 | 2.400 | 1.600 | 500 |
| 400 | 700 | 800 | 750 | 450 | 630 |
| DTDR-T4-1,10 | 380 | 1,10 | 1.450 | 6.000 | 6.000 | 5.300 | 4.750 | 4.000 | 3.200 | 2.250 | 1.000 | 400 | 700 | 800 | 750 | 450 | 630 |
| DTDR-T4-1,50 | 380 | 1,50 | 1.400 | 8.400 | 8.400 | 6.900 | 6.150 | 5.400 | 4.500 | 3.600 | 2.700 | 500 | 800 | 920 | 850 | 560 | 780 |
| DTDR-T4-2,20 | 380 | 2,20 | 1.400 | 10.500 | 10.500 | 8.900 | 8.250 | 7.500 | 6.600 | 5.300 | 4.900 | 500 | 1.000 | 1.050 | 1.060 | 560 | 780 |
