EKAP (Duman Tahliye / Basınçlandırma / Taze Hava Fanı)

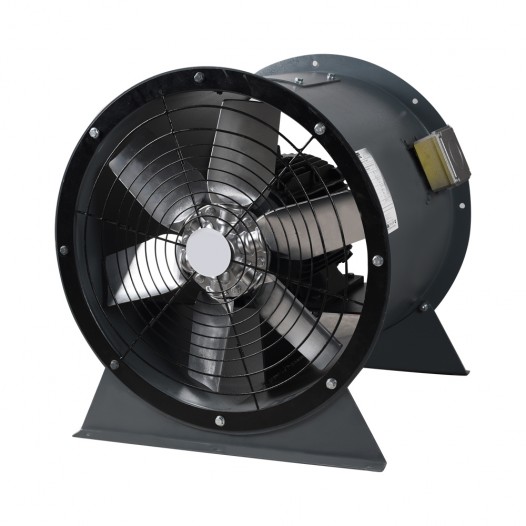

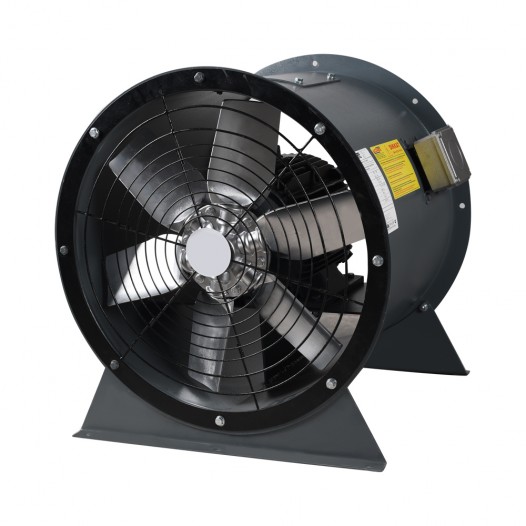

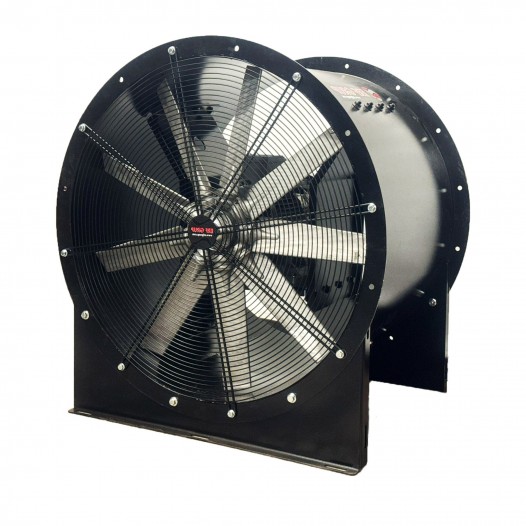

EKAP aksiyel kovanlı fanlar, Ø300–Ø1250 mm çap aralığında standart üretim olup, isteğe bağlı olarak Ø2000 mm çapa kadar üretilebilen, direkt akuple motorlu ve ayaklı endüstriyel fanlardır. 3.500 m³/h – 150.000 m³/h arası geniş debi aralığı sunan EKAP fanlar, elektrostatik toz boyalı çelik silindirik gövde yapısı ve çelik taşıyıcılar ile ana gövdeye sabitlenen motor–pervane sistemi sayesinde yüksek dayanım sağlar. Basınçlı alüminyum döküm, aerodinamik airfoil aksiyel kanatlar, düşük gürültü seviyesinde maksimum verim sunarken, bakım gerektirmeyen yapısı ve frekans invertörü ile hız kontrolüne uygunluğu ile enerji tasarrufu sağlar. EKAP aksiyel fanlar; merdiven basınçlandırma, asansör basınçlandırma, taze hava, duman tahliye ortam basınçlandırma ve ortam egzozu uygulamalarında güvenilir, güçlü ve profesyonel bir havalandırma çözümüdür. İsteğe göre F300 ve F400 motorlu üretilebilir. İsteğe göre plastik pervaneli üretilebilir.

Tip / Kod	Elektrik Motoru	Hava Debisi
EKAP-300-T4-0,37	380	0,50	0,37	1.380	3.000
EKAP-350-T4-0,37	380	0,50	0,37	1.380	3.500
EKAP-400-T4-0,37	380	0,50	0,37	1.380	4.500
EKAP-400-T4-0,55	380	0,75	0,55	1.380	5.000
EKAP-450-T4-0,37	380	0,50	0,37	1.380	6.000
EKAP-450-T4-0,55	380	0,75	0,55	1.380	6.500
EKAP-500-T4-0,55	380	0,75	0,55	1.380	8.000
EKAP-500-T4-0,75	380	1,00	0,75	1.380	9.500
EKAP-560-T4-0,75	380	1,00	0,75	1.410	9.600
EKAP-560-T4-1,10	380	1,50	1,10	1.410	12.000
EKAP-630-T4-1,10	380	1,50	1,10	1.410	12.250
EKAP-630-T4-1,50	380	2,00	1,50	1.430	14.500
EKAP-710-T4-1,50	380	2,00	1,50	1.430	16.000
EKAP-710-T4-3,00	380	4,00	3,00	1.435	22.000
EKAP-800-T4-3,00	380	4,00	3,00	1.435	23.500
EKAP-800-T4-5,50	380	7,50	5,50	1.455	34.000
EKAP-900-T4-4,00	380	5,50	4,00	1.455	27.500
EKAP-900-T4-7,50	380	10,0	7,50	1.465	40.000
EKAP-1000-T4-7,50	380	10,0	7,50	1.465	43.000
EKAP-1000-T4-11,0	380	15,0	11,0	1.470	53.000
EKAP-1100-T4-11,0	380	15,0	11,0	1.470	65.000
EKAP-1100-T4-15,0	380	20,0	15,0	1.470	77.000
EKAP-1200-T4-18,5	380	25,0	18,5	1.470	95.000
EKAP-1200-T4-22,0	380	30,0	22,0	1.470	100.000

Tip / Kod

Elektrik Motoru

Hava Debisi

Voltaj

Güç

Devir

( Maksimum )

( V )

( HP )

( kW )

( d/d )

( m³/h )

EKAP-300-T4-0,37

380

0,50

0,37

1.380

3.000

EKAP-350-T4-0,37

380

0,50

0,37

1.380

3.500

EKAP-400-T4-0,37

380

0,50

0,37

1.380

4.500

EKAP-400-T4-0,55

380

0,75

0,55

1.380

5.000

EKAP-450-T4-0,37

380

0,50

0,37

1.380

6.000

EKAP-450-T4-0,55

380

0,75

0,55

1.380

6.500

EKAP-500-T4-0,55

380

0,75

0,55

1.380

8.000

EKAP-500-T4-0,75

380

1,00

0,75

1.380

9.500

EKAP-560-T4-0,75

380

1,00

0,75

1.410

9.600

EKAP-560-T4-1,10

380

1,50

1,10

1.410

12.000

EKAP-630-T4-1,10

380

1,50

1,10

1.410

12.250

EKAP-630-T4-1,50

380

2,00

1,50

1.430

14.500

EKAP-710-T4-1,50

380

2,00

1,50

1.430

16.000

EKAP-710-T4-3,00

380

4,00

3,00

1.435

22.000

EKAP-800-T4-3,00

380

4,00

3,00

1.435

23.500

EKAP-800-T4-5,50

380

7,50

5,50

1.455

34.000

EKAP-900-T4-4,00

380

5,50

4,00

1.455

27.500

EKAP-900-T4-7,50

380

10,0

7,50

1.465

40.000

EKAP-1000-T4-7,50

380

10,0

7,50

1.465

43.000

EKAP-1000-T4-11,0

380

15,0

11,0

1.470

53.000

EKAP-1100-T4-11,0

380

15,0

11,0

1.470

65.000

EKAP-1100-T4-15,0

380

20,0

15,0

1.470

77.000

EKAP-1200-T4-18,5

380

25,0

18,5

1.470

95.000

EKAP-1200-T4-22,0

380

30,0

22,0

1.470

100.000

Tip / Kod	ÖLÇÜLER ( mm )
EKAP-300-T4-0,37	300	370	300
EKAP-350-T4-0,37	350	420	325
EKAP-400-T4-0,37	400	470	350
EKAP-400-T4-0,55	400	470	350
EKAP-450-T4-0,37	450	520	400
EKAP-450-T4-0,55	450	520	400
EKAP-500-T4-0,55	500	570	400
EKAP-500-T4-0,75	500	570	400
EKAP-560-T4-0,75	560	630	450
EKAP-560-T4-1,10	560	630	450
EKAP-630-T4-1,10	630	700	475
EKAP-630-T4-1,50	630	700	475
EKAP-710-T4-1,50	710	780	525
EKAP-710-T4-3,00	710	780	525
EKAP-800-T4-3,00	800	870	550
EKAP-800-T4-5,50	800	870	550
EKAP-900-T4-4,00	900	970	600
EKAP-900-T4-7,50	900	970	600
EKAP-1000-T4-7,50	1.000	1.100	600
EKAP-1000-T4-11,0	1.000	1.100	600
EKAP-1100-T4-11,0	1.100	1.200	700
EKAP-1100-T4-15,0	1.100	1.200	700
EKAP-1200-T4-18,5	1.200	1.300	750
EKAP-1200-T4-22,0	1.200	1.300	750

Tip / Kod

ÖLÇÜLER ( mm )

EKAP-300-T4-0,37

300

370

300

EKAP-350-T4-0,37

350

420

325

EKAP-400-T4-0,37

400

470

350

EKAP-400-T4-0,55

400

470

350

EKAP-450-T4-0,37

450

520

400

EKAP-450-T4-0,55

450

520

400

EKAP-500-T4-0,55

500

570

400

EKAP-500-T4-0,75

500

570

400

EKAP-560-T4-0,75

560

630

450

EKAP-560-T4-1,10

560

630

450

EKAP-630-T4-1,10

630

700

475

EKAP-630-T4-1,50

630

700

475

EKAP-710-T4-1,50

710

780

525

EKAP-710-T4-3,00

710

780

525

EKAP-800-T4-3,00

800

870

550

EKAP-800-T4-5,50

800

870

550

EKAP-900-T4-4,00

900

970

600

EKAP-900-T4-7,50

900

970

600

EKAP-1000-T4-7,50

1.000

1.100

600

EKAP-1000-T4-11,0

1.000

1.100

600

EKAP-1100-T4-11,0

1.100

1.200

700

EKAP-1100-T4-15,0

1.100

1.200

700

EKAP-1200-T4-18,5

1.200

1.300

750

EKAP-1200-T4-22,0

1.200

1.300

750
