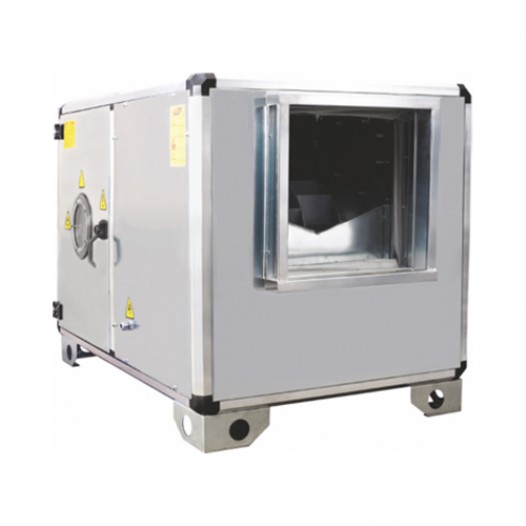

SEYRAK KANATLI HÜCRELİ ASPİRATÖR

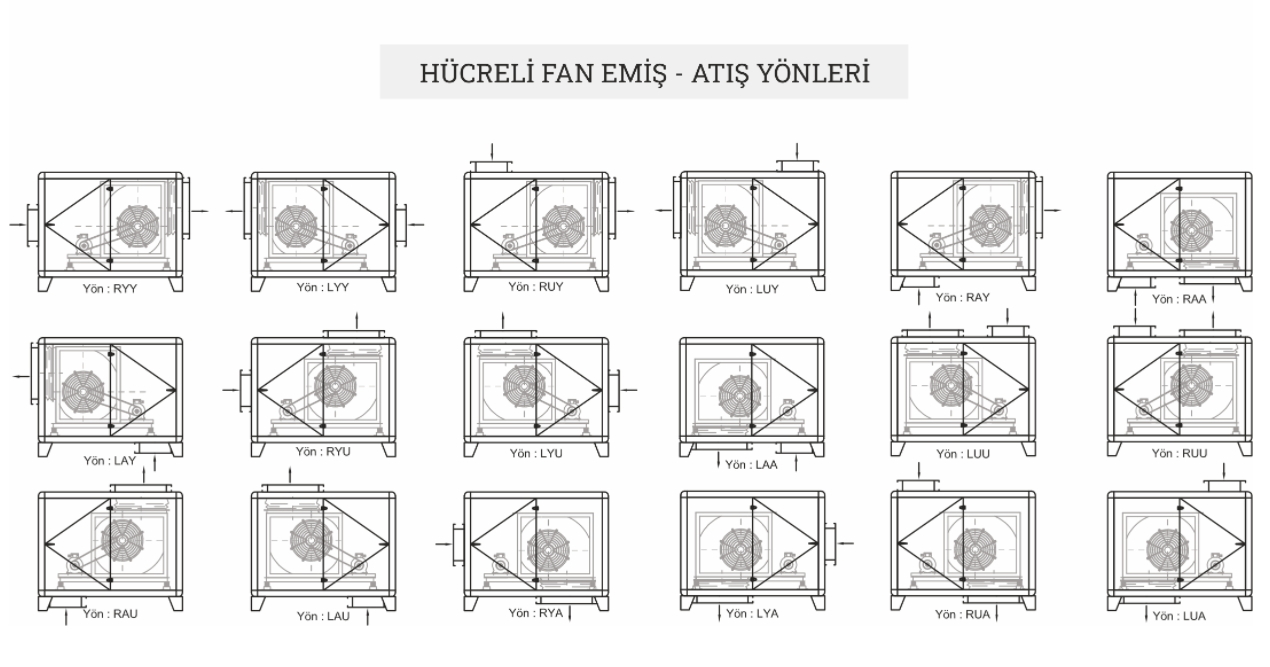

CTRD çift emişli santrifüj kutu fanlar, seyrek kanatlı iç fan yapısına sahip olup korozyona dayanıklı yüksek kaliteli galvanizli çelikten imal edilmiş gövdesiyle uzun ömürlü ve güvenilir kullanım sunar. Paneller arasında yer alan 25 mm taş yünü sayesinde etkili ses ve ısı yalıtımı sağlanırken, alüminyum profil karkas yapısı ve asenkron motorlu kayış–kasnak tahrik sistemi ile maksimum 40°C sıcaklıktaki havayı güvenle taşır. Geriye eğimli ve seyrek kanatlı iç fan tasarımı, düzenli ve verimli hava akışı sağlayarak yüksek basınç kayıplı kanallı sistemlerde üstün performans sunar; toz ve kir birikimini minimize eder. Rijit gövdesi sayesinde titreşimsiz ve sessiz çalışan CTRD fanlar, ayarlanabilir emiş ve üfleme yönleri ile gereksiz basınç kayıplarını önler ve filtre ile kullanıma uygun yapısıyla ince partiküllü toz ve düşük yağ buharı içeren kirli havanın tahliyesinde endüstriyel tesisler için profesyonel bir çözüm oluşturur.
| Fan Tipi | Elekrik Motoru | Max. Debi | Basınç Kaybı | |||
| Voltaj | Güç | Devir | ||||
| ( V ) | ( HP ) | ( kW ) | ( d/d ) | ( m³/h ) | ( Pa ) | |
| CTRD-280 | 380 | 2,00 | 1,50 | 2.880 | 5.500 | 400 |
| 3,00 | 2,20 | 2.880 | 6.500 | 450 | ||
| CTRD-315 | 380 | 3,00 | 2,20 | 2.880 | 7.500 | 450 |
| 4,00 | 3,00 | 2.880 | 8.500 | 500 | ||
| CTRD-355 | 380 | 4,00 | 3,00 | 2.880 | 10.000 | 425 |
| 5,50 | 4,00 | 2.880 | 11.500 | 375 | ||
| CTRD-400 | 380 | 5,50 | 4,00 | 2.880 | 13.000 | 400 |
| 7,50 | 5,50 | 2.900 | 14.500 | 500 | ||
| CTRD-450 | 380 | 7,50 | 5,50 | 1.465 | 16.000 | 500 |
| 10,0 | 7,50 | 1.465 | 18.500 | 600 | ||
| CTRD-500 | 380 | 10,0 | 7,50 | 1.465 | 21.000 | 500 |
| 15,0 | 11,0 | 1.470 | 25.000 | 500 | ||
| Tip / Kod | Hava Debileri ( m³/h ) | ||||||||||||||
| 300 Pa | 350 Pa | 400 Pa | 450 Pa | 500 Pa | 600 Pa | 700 Pa | 800 Pa | 900 Pa | 1000 Pa | 1100 Pa | 1200 Pa | 1300 Pa | 1400 Pa | 1500 Pa | |
| CTRD-280-T2-1,50 | 5.850 | 5.700 | 5.500 | 5.300 | 5.100 | 4.800 | 4.400 | 4.000 | 3.700 |
|
|
|
|
| |
| CTRD-280-T2-2,20 | 6.900 | 6.700 | 6.600 | 6.500 | 6.300 | 6.000 | 5.700 | 5.300 | 5.000 | 4.700 | 4.400 | 4.000 | 3.700 | 3.200 | 3.000 |
| CTRD-315-T2-2,20 | 8.100 | 7.900 | 7.700 | 7.500 | 7.200 | 6.800 | 6.300 | 5.800 | 5.400 | 4.900 | 4.500 |
|
|
|
|
| CTRD-315-T2-3,00 | 9.300 | 9.000 | 8.800 | 8.600 | 8.500 | 8.100 | 7.700 | 7.300 | 6.800 | 6.450 | 6.000 | 5.500 | 5.100 | 4.800 | 4.300 |
| CTRD-355-T2-3,00 | 10.500 | 10.300 | 10.100 | 9.800 | 9.500 | 9.000 | 8.500 | 7.900 | 7.300 | 6.700 | 6.100 |
|
|
|
|
| CTRD-355-T2-4,00 | 11.900 | 11.600 | 11.300 | 11.200 | 11.000 | 10.500 | 10.000 | 9.500 | 9.000 | 8.500 | 8.000 | 7.500 | 6.900 | 6.300 | 5.800 |
| CTRD-400-T2-4,00 | 13.800 | 13.400 | 13.000 | 12.800 | 12.500 | 11.800 | 11.000 | 10.400 | 9.600 | 9.000 | 8.200 |
|
|
|
|
| CTRD-400-T2-5,50 | 15.700 | 15.400 | 15.000 | 14.800 | 14.500 | 14.000 | 13.000 | 12.500 | 12.000 | 11.500 | 10.800 | 10.000 | 9.600 | 9.000 | 8.000 |
| CTRD-450-T4-5,50 | 17.800 | 17.300 | 17.000 | 16.500 | 16.000 | 15.500 | 14.500 | 13.900 | 13.000 | 12.300 | 11.500 | 10.500 |
|
|
|
| CTRD-450-T4-7,50 | 20.000 | 19.500 | 19.200 | 19.000 | 18.800 | 18.500 | 17.500 | 16.800 | 16.000 | 15.400 | 14.500 | 13.800 | 13.000 | 12.000 | 11.500 |
| CTRD-500-T4-7,50 | 23.000 | 22.500 | 22.000 | 21.500 | 21.000 | 20.600 | 19.500 | 18.700 | 17.600 | 16.800 | 15.800 | 14.800 | 13.700 | 12.500 |
|
| CTRD-500-T4-11,0 | 27.000 | 26.500 | 26.000 | 25.500 | 25.000 | 24.500 | 24.000 | 23.000 | 22.000 | 21.500 | 20.500 | 19.000 | 18.500 | 18.000 | 17.000 |

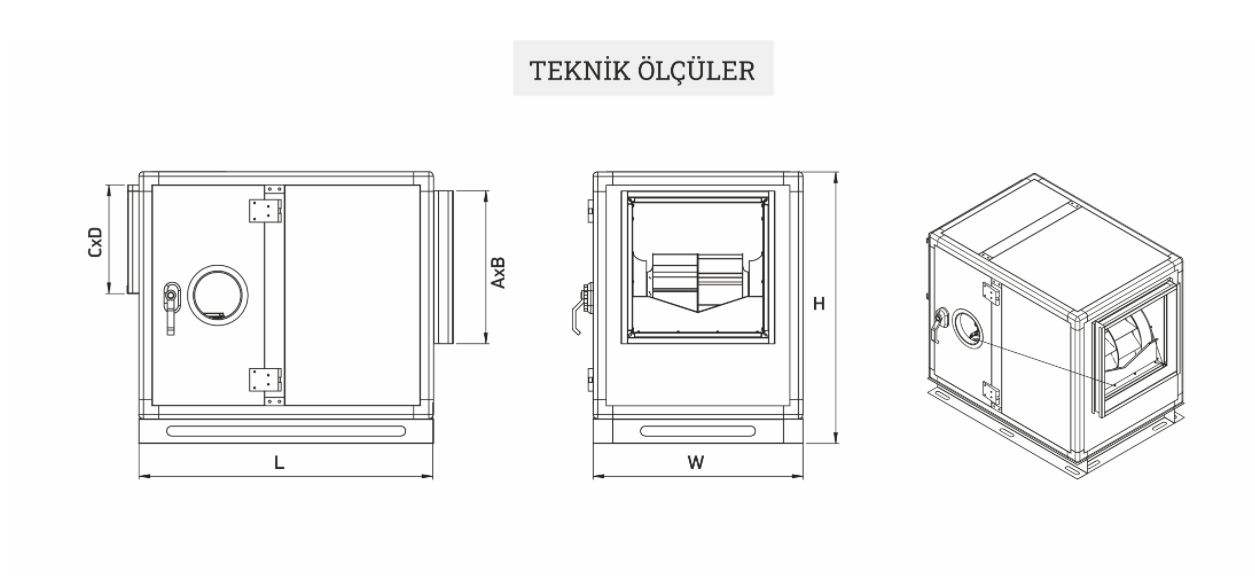

| TİP / KOD | ÖLÇÜLER ( mm ) | ||||||
| L | W | H | A | B | C | D | |
| CTRD-280 | 1.050 | 750 | 750 | 361 | 361 | 650 | 350 |
| CTRD-315 | 1.100 | 850 | 850 | 404 | 404 | 750 | 400 |
| CTRD-355 | 1.200 | 900 | 900 | 453 | 453 | 800 | 500 |
| CTRD-400 | 1.240 | 1.000 | 1.000 | 507 | 507 | 900 | 550 |
| CTRD-450 | 1.400 | 1.100 | 1.100 | 569 | 569 | 1.000 | 600 |
| CTRD-500 | 1.600 | 1.200 | 1.200 | 638 | 638 | 1.100 | 650 |
