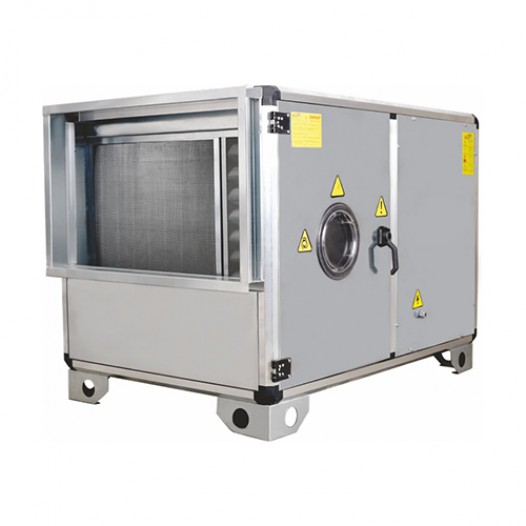

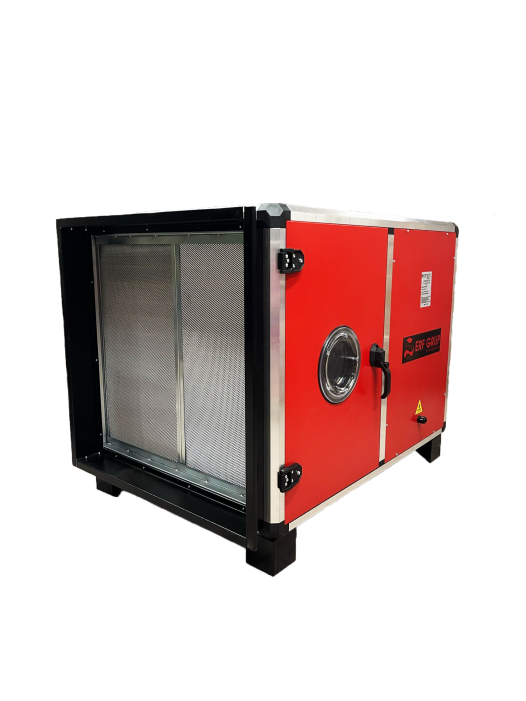

METAL FİLTRELİ HÜCRELİ ASPİRATÖR
CFRD tek emişli seyrek kanatlı fan, korozyona karşı elektrostatik boyalı sacdan imal edilmiş olup paneller arasında yer alan 25 mm taş yünü sayesinde etkili ses ve ısı yalıtımı sağlar. Alüminyum profil karkas yapısı ve motorun hava akışı dışında konumlandırılması sayesinde yüksek sıcaklıklarda çalışmaya uygundur. Geriye eğimli ve seyrek kanatlı aerodinamik fan yapısı, yüksek basınç kayıplı kanallı sistemlerde verimli ve dengeli hava akışı sunarken, rijit gövdesi fan rotorunun yüksek devirlerde güvenle çalışmasına imkân tanır. Düşük enerji tüketimi ile maksimum verim sağlayan CFRD fanlar, sessiz ve titreşimsiz çalışır, servis kapağı sayesinde bakım ve müdahalelerde kolaylık sağlar. Metal filtre, yağ buharı ve ağır partikülleri etkin şekilde tutarak fan ve kanal sistemini korur, temizlenebilir yapısı sayesinde uzun ömürlü ve ekonomik bir kullanım avantajı sunar. İnce partiküllü tozlar ve yüksek yağ buharı içeren kirli havanın tahliyesinde endüstriyel tesisler için güvenilir bir çözümdür.
| Tip / Kod | Fan | Elekrik Motoru | Max. | Basınç | G2 Madeni Kaset | |||
| Voltaj | Güç | Devir | Filtre Ölçüsü | |||||
| ( V ) | ( HP ) | ( kW ) | ( d/d ) | ( m³/h ) | ( Pa ) | ( mm ) | ||
| CFRD-280-T2-1,50 | CFRD-280 | 380 | 2,00 | 1,50 | 2.880 | 5.500 | 300 | 2 Ad |
| CFRD-280-T2-2,20 | 3,00 | 2,20 | 2.880 | 6.500 | 350 | |||
| CFRD-315-T2-2,20 | CFRD-315 | 380 | 3,00 | 2,20 | 2.880 | 7.500 | 350 | 2 Ad |
| CFRD-315-T2-3,00 | 4,00 | 3,00 | 2.880 | 8.500 | 400 | |||
| CFRD-355-T2-3,00 | CFRD-355 | 380 | 4,00 | 3,00 | 2.880 | 10.000 | 325 | 2 Ad |
| CFRD-355-T2-4,00 | 5,50 | 4,00 | 2.880 | 11.500 | 275 | |||
| CFRD-400-T2-4,00 | CFRD-400 | 380 | 5,50 | 4,00 | 2.880 | 13.000 | 350 | 2 Ad |
| CFRD-400-T2-5,50 | 7,50 | 5,50 | 2.900 | 14.500 | 400 | |||
| CFRD-450-T4-5,50 | CFRD-450 | 380 | 7,50 | 5,50 | 1.465 | 16.000 | 400 | 4 Ad |
| CFRD-450-T4-7,50 | 10,0 | 7,50 | 1.465 | 18.500 | 500 | |||
| CFRD-500-T4-7,50 | CFRD-500 | 380 | 10,0 | 7,50 | 1.465 | 21.000 | 400 | 4 Ad |
| CFRD-500-T4-7,50 | 15,0 | 11,0 | 1.470 | 25.000 | 400 | |||
| Tip / Kod | Hava Debileri ( m³/h ) | |||||||||||||
| 250 Pa | 300 Pa | 350 Pa | 400 Pa | 500 Pa | 600 Pa | 700 Pa | 800 Pa | 900 Pa | 1000 Pa | 1100 Pa | 1200 Pa | 1300 Pa | 1400 Pa | |
| CFRD-280-T2-1,50
| 5.855 | 5.700 | 5.500 | 5.300 | 5.1000 | 4.800 | 4.400 | 3.700 |
|
|
|
|
|
|
| CFRD-280-T2-2,20 | 6.900 | 6.700 | 6.600 | 6.500 | 6.300 | 6.000 | 5.700 | 5.300 | 5.000 | 4.700 | 4.400 | 4.000 | 3.200 | 3.000 |
| CFRD-315-T2-2,20 | 7.900 | 7.700 | 7.500 | 7.200 | 6.800 | 6.300 | 5.800 | 5.400 | 4.900 | 4.500 |
|
|
|
|
| CFRD-315-T2-3,00 | 9.000 | 8.800 | 8.600 | 8.500 | 8.100 | 7.700 | 7.300 | 6.800 | 6.450 | 6.000 | 5.500 | 5.100 | 4.800 | 4.300 |
| CFRD-355-T2-3,00 | 10.300 | 10.100 | 9.800 | 9.500 | 9.000 | 8.500 | 7.900 | 7.300 | 6.700 | 6.100 |
|
|
|
|
| CFRD-355-T2-4,00 | 11.600 | 11.300 | 11.200 | 11.000 | 10.500 | 10.000 | 9.500 | 9.000 | 8.500 | 8.000 | 7.500 | 6.900 | 6.300 | 5.800 |
| CFRD-400-T2-4,00 | 13.400 | 13.000 | 12.800 | 12.500 | 11.800 | 11.000 | 10.400 | 9.600 | 9.000 | 8.200 |
|
|
|
|
| CFRD-400-T2-5,50 | 15.400 | 15.000 | 14.800 | 14.500 | 14.000 | 13.000 | 12.500 | 12.000 | 11.500 | 10.800 | 10.000 | 9.600 | 9.000 | 8.000 |
| CFRD-450-T4-5,50 | 17.300 | 17.000 | 16.500 | 16.000 | 15.500 | 14.500 | 13.900 | 13.000 | 12.300 | 11.500 | 10.500 |
|
|
|
| CFRD-450-T4-7,50 | 19.500 | 19.200 | 19.000 | 18.800 | 18.500 | 17.500 | 16.800 | 16.000 | 15.400 | 14.500 | 13.800 | 13.000 | 12.000 | 11.500 |
| CFRD-500-T4-7,50 | 22.500 | 22.000 | 21.500 | 21.000 | 20.600 | 19.500 | 18.700 | 17.600 | 16.800 | 15.800 | 14.800 | 13.700 | 12.500 |
|
| CFRD-500-T4-7,50 | 26.500 | 26.000 | 25.500 | 25.000 | 24.500 | 24.000 | 23.000 | 22.000 | 21.500 | 20.500 | 19.000 | 18.500 | 18.000 | 17.000 |

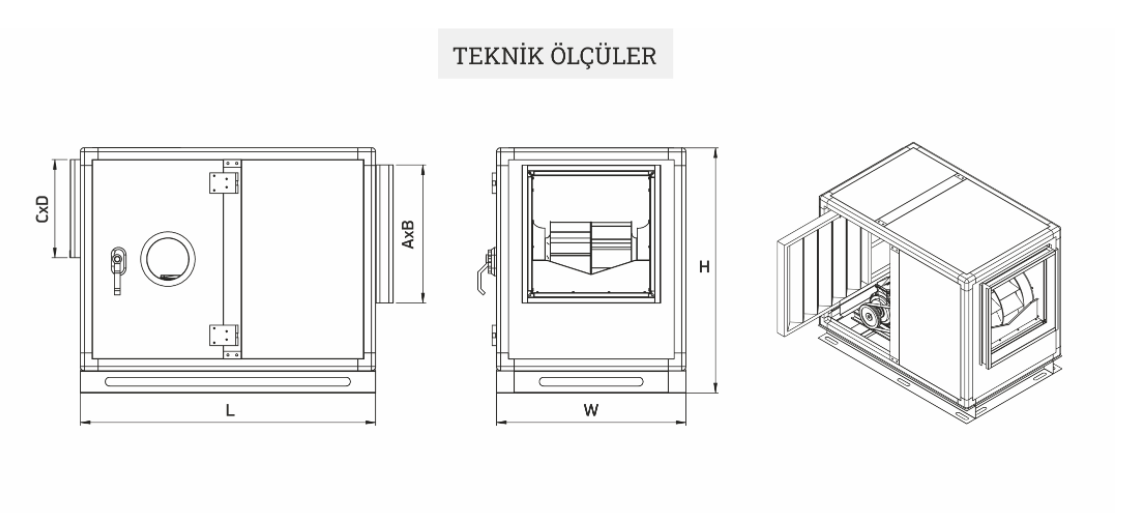

| TİP / KOD | ÖLÇÜLER ( mm ) | ||||||
| L | W | H | A | B | C | D | |
| CFRD-280 | 1.200 | 750 | 750 | 361 | 361 | 650 | 350 |
| CFRD-315 | 1.250 | 850 | 850 | 404 | 404 | 750 | 400 |
| CFRD-355 | 1.350 | 900 | 900 | 453 | 453 | 800 | 500 |
| CFRD-400 | 1.450 | 1.000 | 1.000 | 507 | 507 | 900 | 550 |
| CFRD-450 | 1.550 | 1.100 | 1.100 | 569 | 569 | 1.000 | 600 |
| CFRD-500 | 1.750 | 1.200 | 1.200 | 638 | 638 | 1.100 | 650 |
