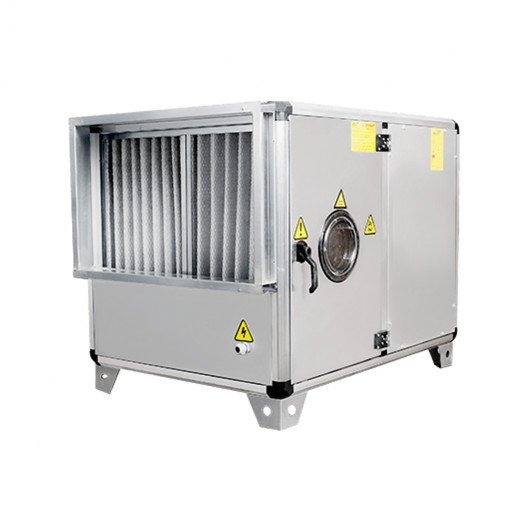

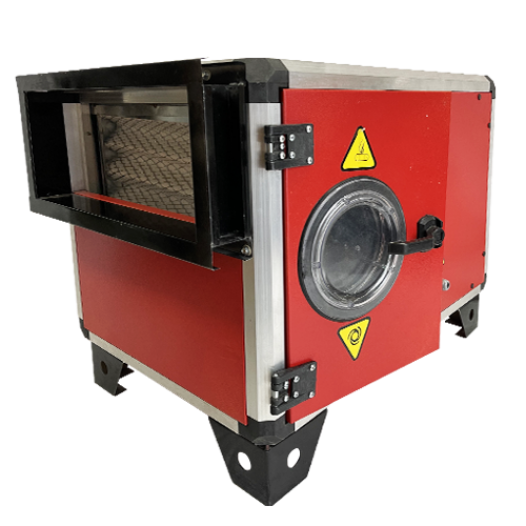

ELYAF KASET FİLTRELİ ÇİFT EMİŞLİ SIK KANATLI RADYAL FANLI HÜCRELİ ASPİRATÖR

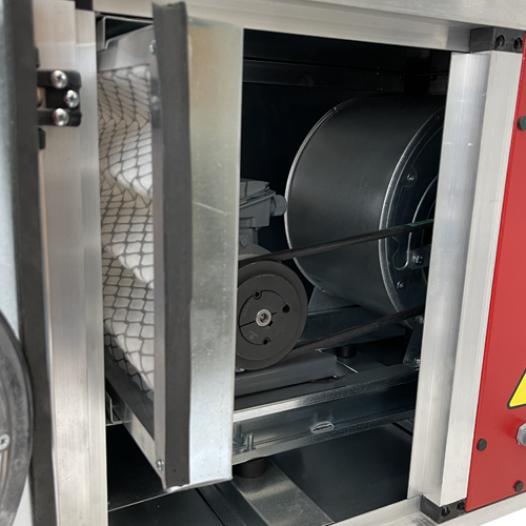

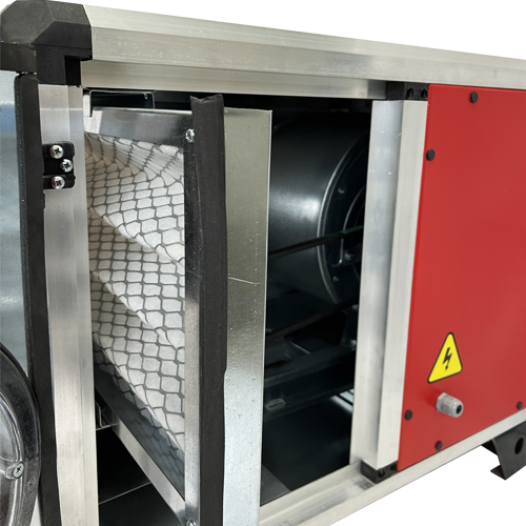

CFAT tek emişli sık kanatlı fan, korozyona karşı elektrostatik boyalı sacdan imal edilmiş olup paneller arasında yer alan 25 mm taş yünü sayesinde etkili ses ve ısı yalıtımı sağlar. Alüminyum profil karkas yapısı ve motorun hava akışı dışında konumlandırılması sayesinde yüksek sıcaklıklarda çalışmaya uygundur. Geriye eğimli ve sık kanatlı aerodinamik yapısı, yüksek debi ve basınç gerektiren sistemlerde verimli ve dengeli hava akışı sunarken, rijit gövde yapısı fan rotorunun yüksek devirlerde güvenle çalışmasına imkân tanır. Düşük enerji tüketimi ile maksimum verim sağlayan CFAT fanlar, akustik yalıtımı sayesinde sessiz ve titreşimsiz çalışır; servis kapağı ile bakım ve arıza müdahaleleri kolayca yapılabilir. Elyaf filtre donanımı sayesinde yağlı ortamlar ile ince partikül ve yüksek yağ buharı içeren kirli havanın tahliyesinde güvenle kullanılabilen CFAT sık kanatlı fanlar, endüstriyel tesisler için profesyonel ve uzun ömürlü bir havalandırma çözümüdür.
| Tip / Kod | Fan | Elekrik Motoru | Max. | Basınç | G2 Madeni Kaset | |||
| Voltaj | Güç | Devir | Filtre Ölçüsü | |||||
| ( V ) | ( HP ) | ( kW ) | ( d/d ) | ( m³/h ) | ( Pa ) | ( mm ) | ||
| CFAT-07-T4-0,75 | 07X07 | 380 | 1,00 | 0,75 | 1.410 | 2.250 | 300 | 1 Ad |
| CFAT-07-T4-1,10 | 1,50 | 1,10 | 1.430 | 2.800 | 300 | |||
| CFAT-09-T4-1,10 | 09X09 | 380 | 1,50 | 1,10 | 1.430 | 4.000 | 250 | 1 Ad |
| CFAT-09-T4-1,50 | 2,00 | 1,50 | 1.430 | 5.000 | 125 | |||
| CFAT-10-T4-1,50 | 10X10 | 380 | 2,00 | 1,50 | 1.430 | 5.500 | 225 | 2 Ad |
| CFAT-10-T4-2,00 | 3,00 | 2,20 | 1.435 | 6.500 | 225 | |||
| CFAT-12-T4-2,00 | 12X12 | 380 | 3,00 | 2,20 | 1.435 | 7.500 | 300 | 2 Ad |
| CFAT-12-T4-3,00 | 4,00 | 3,00 | 1.435 | 8.500 | 350 | |||
| CFAT-15-T4-3,00 | 15X15 | 380 | 4,00 | 3,00 | 1.435 | 10.000 | 350 | 2 Ad |
| CFAT-15-T4-4,00 | 5,50 | 4,00 | 1.455 | 12.000 | 350 | |||
| CFAT-18-T4-5,50 | 18X18 | 380 | 7,50 | 5,50 | 1.465 | 18.000 | 250 | 2 Ad |
| CFAT-18-T4-7,50 | 10,0 | 7,50 | 1.465 | 20.000 | 275 | |||
| Tip / Kod | Hava Debileri ( m³/h ) Basınç Kayıpları | |||||||||
| 100 Pa | 150 Pa | 200 Pa | 250 Pa | 300 Pa | 350 Pa | 450 Pa | 500 Pa | 600 Pa | 700 Pa | |
| CFAT-07-T4-0,75 | 2.600 | 2.500 | 2.450 | 2.350 | 2.250 | 2.150 | 2.050 | 1.850 | 1.600 | 1.350 |
| CFAT-07-T4-1,10 | 3.150 | 3.000 | 3.000 | 2.900 | 2.800 | 2.750 | 2.650 | 2.500 | 2.300 | 2.150 |
| CFAT-09-T4-1,10 | 4.500 | 4.200 | 4.200 | 4.050 | 3.900 | 3.750 | 3.550 | 3.200 | 2.750 | 2.300 |
| CFAT-09-T4-1,50 | 5.100 | 4.950 | 4.850 | 4.700 | 4.550 | 4.450 | 4.300 | 4.000 | 3.650 | 3.300 |
| CFAT-10-T4-1,50 | 5.900 | 5.650 | 5.550 | 5.400 | 5.200 | 5.000 | 4.800 | 4.350 | 3.850 |
|
| CFAT-10-T4-2,00 | 6.800 | 6.700 | 6.600 | 6.450 | 6.300 | 6.150 | 5.950 | 5.650 | 5.250 | 4.850 |
| CFAT-12-T4-2,00 | 8.500 | 8.300 | 8.000 | 7.750 | 7.500 | 7.250 | 6.950 | 6.250 | 5.500 |
|
| CFAT-12-T4-3,00 | 9.600 | 8.500 | 9.200 | 9.000 | 8.750 | 8.500 | 8.250 | 7.750 | 7.200 | 6.500 |
| CFAT-15-T4-3,00 | 11.750 | 10.500 | 11.250 | 10.900 | 10.550 | 10.200 | 9.800 | 8.900 | 7.800 |
|
| CFAT-15-T4-4,00 | 13.300 | 12.000 | 12.700 | 12.400 | 12.100 | 11.850 | 11.550 | 10.850 | 10.050 |
|
| CFAT-18-T4-5,50 | 19.000 | 16.500 | 18.000 | 17.550 | 17.050 | 16.550 | 16.050 | 15.000 | 13.800 | 12.600 |
| CFAT-18-T4-7,50 |
| 21.000 | 20.500 | 20.150 | 19.750 | 19.300 | 18.800 | 17.950 | 17.000 |
|

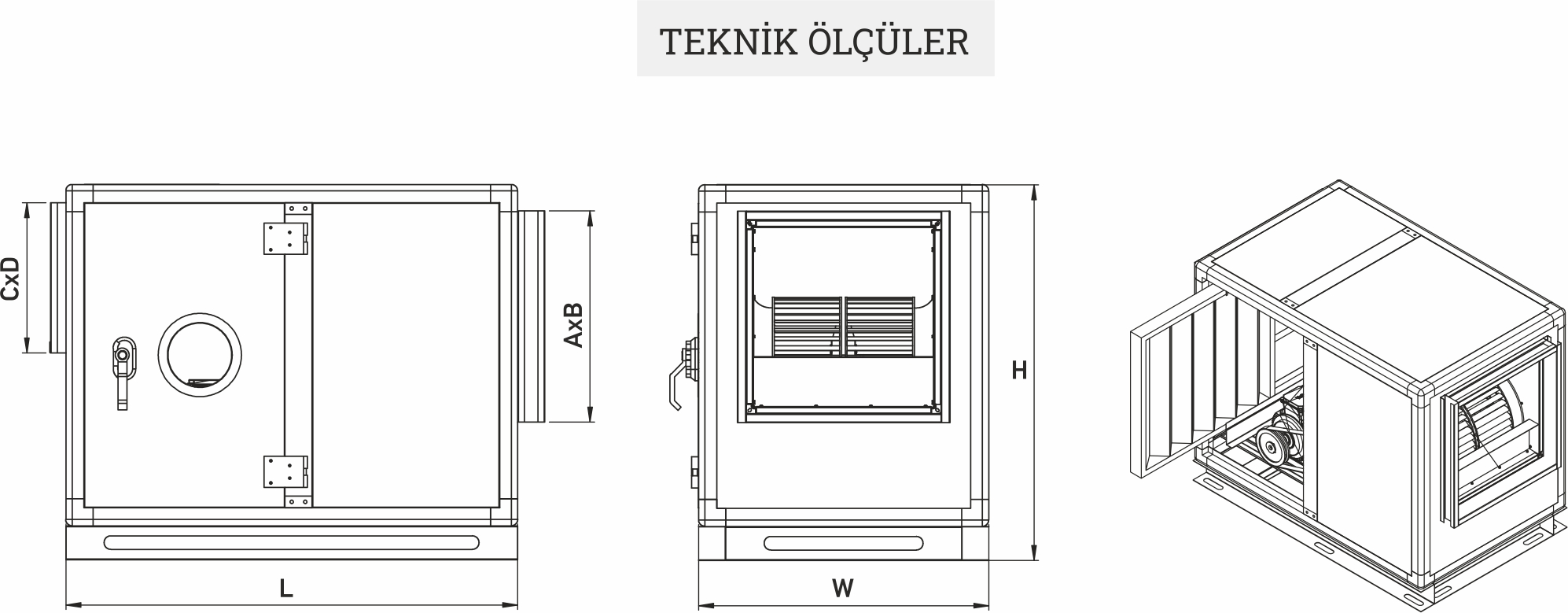

| TİP / KOD | ÖLÇÜLER ( mm ) | ||||||
| L | W | H | A | B | C | D | |
| CFAT-07/07 | 1.000 | 600 | 600 | 232 | 210 | 500 | 200 |
| CFAT-09/09 | 1.100 | 700 | 700 | 293 | 262 | 600 | 250 |
| CFAT-10/10 | 1.200 | 750 | 750 | 330 | 290 | 650 | 350 |
| CFAT-12/12 | 1.250 | 850 | 850 | 400 | 340 | 750 | 400 |
| CFAT-15/15 | 1.350 | 900 | 900 | 470 | 405 | 800 | 500 |
| CFAT-18/18 | 1.450 | 1.000 | 1.000 | 560 | 480 | 900 | 550 |
