* 5 çeşit şase gövdeden imale edilmekte olup, sık kanatlı radyal fanlar kullanılarak yüksek verimlilik sağlanmaktadır.
* Ekmek fırınlarında
* Statik boya fırınlarında
* Isı transferlerinin yapılacağı endüstri tesislerinde kullanılır.
|
KAİDE (ŞASE) |
FAN ÖLÇÜLERİ |
KW |
D/D |
GÖBEK DELİĞİ |
DEBİ |
MM/SS |
|
300 |
250-112 |
0.75 |
1400 |
19 |
3300 |
55 |
|
300 |
250-118 |
0.75 |
1400 |
19 |
3500 |
55 |
|
415 |
330-112 |
1.5 |
1400 |
24 |
4500 |
70 |
|
415 |
330-122 |
1.5 |
1400 |
24 |
5000 |
70 |
|
430 |
360-112 |
2.2 |
1400 |
28 |
6800 |
80 |
|
430 |
360-122 |
3 |
1400 |
28 |
7000 |
80 |
|
435 |
360-112 |
2.2 |
1400 |
28 |
6800 |
80 |
|
435 |
360-122 |
3 |
1400 |
28 |
7000 |
80 |
|
460 |
400-112 |
2.2 |
1400 |
28 |
7400 |
90 |
|
460 |
400-122 |
3 |
1400 |
28 |
7600 |
90 |
|
490 |
420-112 |
3 |
1400 |
28 |
8000 |
100 |
|
490 |
420-122 |
3 |
1400 |
28 |
8200 |
100 |
|
625 |
500-112 |
3 |
1400 |
28 |
8600 |
100 |
|
625 |
500-122 |
3 |
1400 |
28 |
8800 |
100 |
|
625 |
MATADOR |
3 |
1400 |
28 |
8800 |
80 |

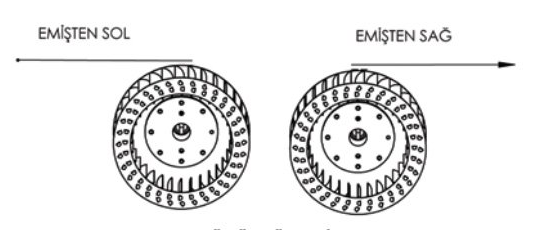

FAN DÖNÜŞ YÖNLERİ
" Şasegövdesi kaset biçiminde şekilendirilmiş ve arasına preslenmiş plaka cam yünü konularak ısı yalıtımı sağlanmıştır. Sirkülasyon fan gurubunun radyal fanları 1.2 - 2mm galvaniz saçtan imal edilmekte olup. uygulanan ısı yalıtımı ile yüksek sıcaklık ve nemli ortamda elverişli çalışmaya imkan sağlamaktadır. "
| KAPASİTE BOYUT TABLOSU / CAPACITY SIZE TABLE | ||||||||||
|
KAİDE (ŞASE) ÖLÇÜLERİ |
FAN ÖLÇÜLERİ |
KAİDE BAĞ. DELİK MER. ÖLÇÜLERİ (mm) |
KAİDE BAĞLANTI DELİK SAYISI |
KAİDE BAĞLANTI DELİK ÇAPI (mm) |
ELEKTRİK MOTORU |
Max. Hava Debisi |
Max. Basınç |
|||
| VOLTAJ | GÜÇ | DEVİR | ||||||||
| KW | HP | V | D/D | DEBİ | MM/SS | |||||
| ERF / 303 | 250 - 112 | 280 | 8 | 12 | 0,75 | 1 | 380/220 | 1400 | 3300 | 55 |
| ERF / 303 | 250 - 118 | 280 | 8 | 12 | 0,75 | 1 | 380/221 | 1400 | 3500 | 55 |
| ERF / 415 | 330 - 112 | 370 | 8 | 16 | 1,5 | 2 | 380/222 | 1400 | 4500 | 70 |
| ERF / 415 | 330 - 122 | 370 | 8 | 16 | 1,5 | 2 | 380/223 | 1400 | 5000 | 70 |
| ERF / 430 | 360 - 112 | 400 | 8 | 16 | 2,2 | 3 | 380/224 | 1400 | 6800 | 80 |
| ERF / 430 | 360 - 112 | 400 | 8 | 16 | 3 | 4 | 380/225 | 1400 | 7000 | 80 |
| ERF / 460 | 400 - 112 | 434 | 8 | 16 | 2,2 | 3 | 380/226 | 1400 | 7400 | 90 |
| ERF / 460 | 400 - 112 | 434 | 8 | 16 | 3 | 4 | 380/227 | 1400 | 7600 | 90 |
| ERF / 490 | 420 - 112 | 465 | 8 | 16 | 3 | 4 | 380/228 | 1400 | 8000 | 100 |
| ERF / 490 | 420 - 122 | 465 | 8 | 16 | 3 | 4 | 380/229 | 1400 | 8200 | 100 |
| ERF / 625 | 500 - 112 | 600 | 8 | 16 | 3 | 4 | 380/230 | 1400 | 8600 | 100 |
| ERF / 625 | 500 - 122 | 600 | 8 | 16 | 3 | 4 | 380/231 | 1400 | 8800 | 100 |
