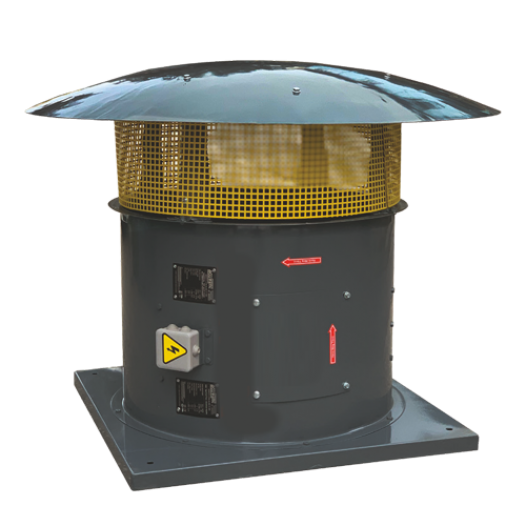

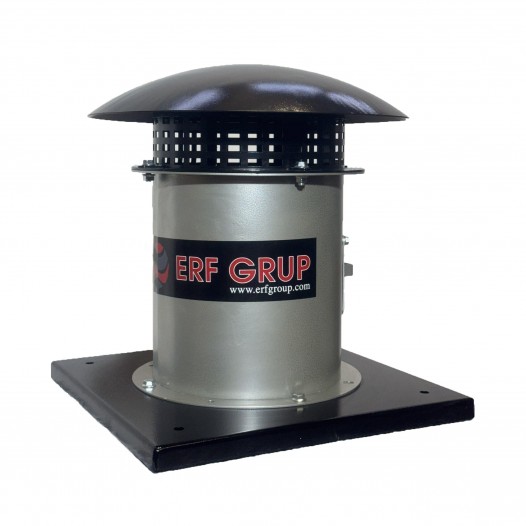

ÇATI TİPİ BASINÇLANDIRMA DUMAN EGZOZ FANI
Çatı tipi aksiyel basınçlandırma fanı, taze hava fanı ve duman egzoz fanı uygulamalarında kullanılır,
İhtiyaca göre jet fanların momentum kazandırdığı zehirli gazların dış ortama atımını sağlarlar,
Kanat açıları ayarlanabilir özelliktedir, bu sayede ihtiyaca göre farklı debi ve basınçlarda talep edilebilirler,
İsteğe bağlı olarak 200 °C ve 300 °C de 2 saat kesintisiz çalışabilecek şekilde imal edilebilirler.
| Tip | Elektrik Motoru | Maks Debi | |||
| Voltaj | Güç | Devir | |||
| (V) | (HP) | (kW) | (dd) | (m3/h) | |
| RAKC-400-T2-0,75 | 380 | 1 | 0,75 | 2.860 | 3.600 |
| RAKC-450-T2-1,50 | 380 | 2 | 1,5 | 2.900 | 6.250 |
| RAKC-500-T4-0,75 | 380 | 1 | 0,75 | 1.410 | 10.300 |
| RAKC-560-T4-1,10 | 380 | 1,5 | 1,1 | 1.430 | 13.000 |
| RAKC-630-T4-1,50 | 380 | 2 | 1,5 | 1.430 | 18.500 |
| RAKC-710-T4-4,00 | 380 | 5,5 | 4 | 1.455 | 31.500 |
| RAKC-800-T4-7,50 | 380 | 10 | 7,5 | 1.465 | 42.500 |
| RAKC-900-T4-15,0 | 380 | 20 | 15 | 1.470 | 61.000 |
| RAKC-1000-T4-15,0 | 380 | 20 | 15 | 1.470 | 77.000 |
| RAKC-1100-T4-18,5 | 380 | 25 | 18,5 | 1.475 | 83.000 |
| RAKC-1200-T4-30,0 | 380 | 40 | 30 | 1.475 | 100.000 |

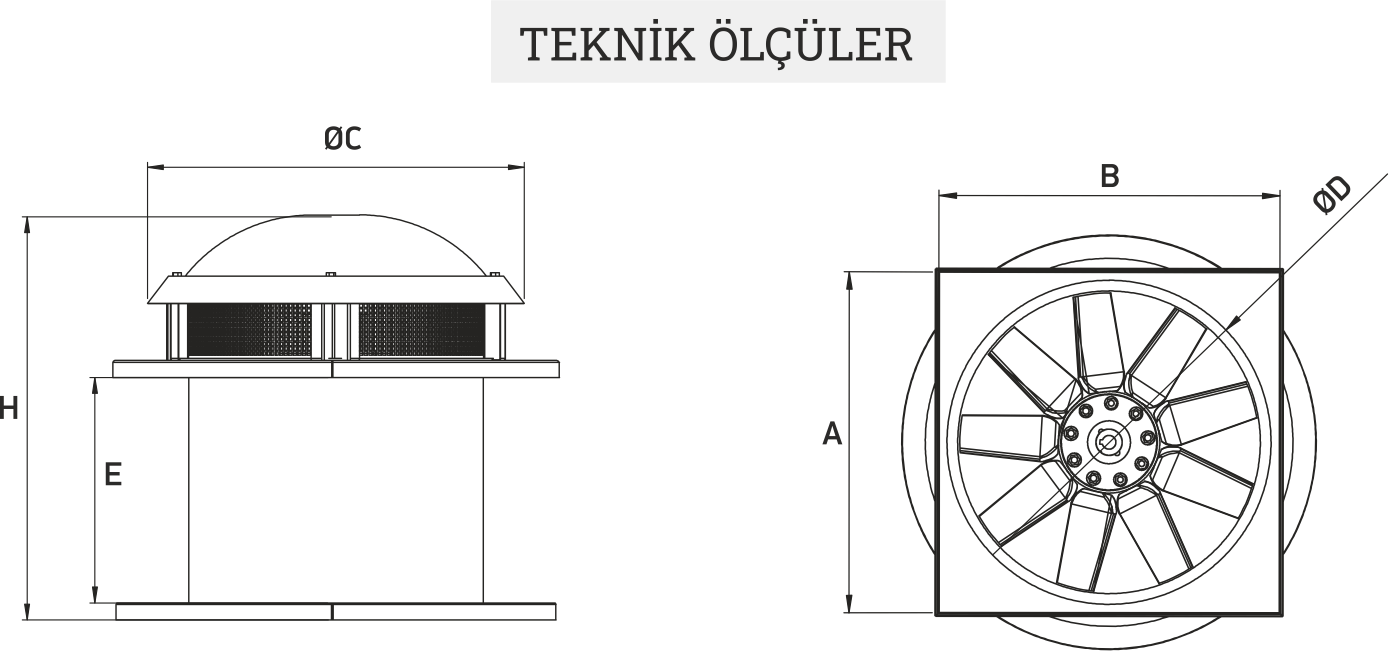

| Tip / Kod | Ölçüler (mm) | |||||
| A | B | ØC | ØD | E | H | |
| RAKC-400-T2-0,75 | 630 | 630 | 700 | 400 | 470 | 880 |
| RAKC-450-T2-1,50 | 710 | 710 | 700 | 450 | 470 | 880 |
| RAKC-500-T4-0,75 | 740 | 740 | 840 | 500 | 580 | 1030 |
| RAKC-560-T4-1,10 | 800 | 800 | 1150 | 560 | 580 | 1030 |
| RAKC-630-T4-1,50 | 850 | 850 | 1150 | 630 | 600 | 1160 |
| RAKC-710-T4-4,00 | 850 | 850 | 1150 | 710 | 700 | 1300 |
| RAKC-800-T4-7,50 | 920 | 920 | 1150 | 800 | 775 | 1300 |
| RAKC-900-T4-15,0 | 1000 | 1000 | 1150 | 900 | 775 | 1375 |
| RAKC-1000-T4-15,0 | 1100 | 1100 | 1450 | 1000 | 850 | 1450 |
| RAKC-1100-T4-11,0 | 1130 | 1130 | 1450 | 1100 | 850 | 1450 |
| RAKC-1200-T4-30,0 | 1430 | 1430 | 1450 | 1200 | 950 | 1550 |
